Konektor Pin Pogo: Solusi Kenyal untuk Sambungan Listrik
Konektor pin pogo, juga dikenal sebagai konektor pegas, adalah jenis konektor listrik yang menggunakan pin pegas untuk melakukan kontak dan menyelesaikan sirkuit. Mereka biasanya digunakan dalam elektronik konsumen dan peralatan pengujian di mana diperlukan koneksi yang andal yang dapat dengan mudah dikawinkan dan tidak dikawinkan.
Cara Kerja Pin Pogo
Pin pogo terdiri dari poros konduktif dengan pegas di dalamnya. Ujungnya dilapisi dengan bahan konduktif seperti emas di atas nikel untuk mencegah korosi dan meningkatkan konduktivitas. Pegas memberikan "pantulan" yang memberi nama pin pogo, berasal dari Pogo karakter kartun yang melompat pada tongkat pogo.

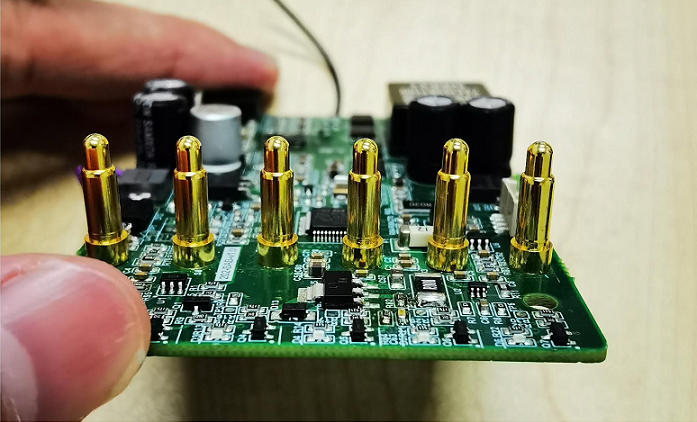

Saat pin pogo ditekan ke bantalan atau pin pada papan sirkuit, pegas akan terkompresi, dan ujung konduktif melakukan kontak. Pegas mengerahkan gaya konstan untuk mempertahankan koneksi yang andal sementara juga memungkinkan beberapa variasi ketinggian atau planaritas pasangan. Saat tidak dipasangkan, pegas akan menarik kembali dan menarik ujungnya dengan aman kembali ke dalam rumahan pin.
Manfaat Pin Pogo
Pin pogo menawarkan beberapa keunggulan dibandingkan jenis konektor lainnya:
- Resistensi kontak rendah karena pelapisan emas dan tekanan pegas
- Tidak perlu secara manual memasangkan / koneksi yang tidak berpasangan
- Toleran terhadap kotoran, minyak, dan kontaminan lainnya
- Dapat mengkompensasi sedikit misalignment antara permukaan kawin
- Umur panjang dengan keausan minimal setelah siklus kawin berulang
- Desain sederhana tanpa rumah terpisah atau mekanisme penguncian
Aplikasi
Beberapa aplikasi umum yang menggunakan konektor pin pogo meliputi:
- Perlengkapan uji yang perlu membuat koneksi sementara ke papan sirkuit
- Pemrogram untuk pembuatan prototipe dan produksi volume rendah
- Kontak baterai di perangkat konsumen
- Probe digunakan untuk pengujian dan debugging dalam sirkuit
- Interkoneksi antara PCB di perangkat elektronik di mana papan mungkin perlu ditukar untuk peningkatan atau perbaikan
Pin Pogo memberikan solusi serbaguna dan andal untuk sambungan listrik sementara dan semi permanen di berbagai aplikasi. Desain pegas mereka menyerap variasi dan menahan siklus perkawinan berulang, membuatnya sangat cocok untuk pembuatan prototipe, pengujian, dan aplikasi layanan.
