Bagaimana cara memilih konektor pin Pogo yang cocok untuk aplikasi perangkat keras?
Berikut adalah beberapa tip untuk memilih konektor pin pogo yang cocok untuk aplikasi perangkat keras:

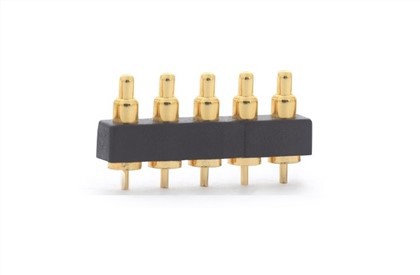

- Pertimbangkan jumlah koneksi yang dibutuhkan. Pin pogo hadir dalam berbagai konfigurasi dengan jumlah pin yang berbeda, jadi pilihlah pin yang memiliki cukup pin untuk aplikasi Anda. Opsi umum adalah 2-pin, 4-pin, 6-pin, dll.
- Lihatlah pitch (jarak) antara pin. Pitch harus sesuai dengan jarak bantalan kontak pada PCB Anda. Pitch umum adalah 1mm, 1.27mm, 2mm, 2.54mm, dll.
- Periksa stroke/jarak perjalanan pin. Ini adalah seberapa jauh pin dapat diperpanjang untuk melakukan kontak. Stroke yang lebih panjang memungkinkan lebih banyak variabilitas dalam posisi PCB. 0.5-1mm stroke biasa terjadi.

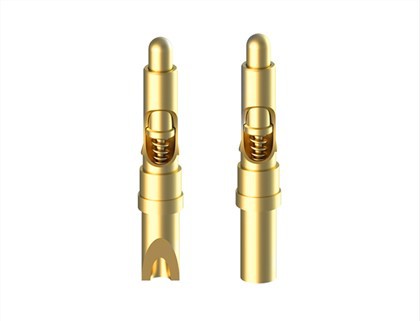

Pertimbangkan bahan pin dan pelapisan. Pin berlapis emas memberikan konduktivitas dan ketahanan korosi tertinggi. Pilihan lain seperti nikel, tembaga, atau tungsten mungkin cocok tergantung pada kebutuhan biaya dan umur panjang.
Pilih diameter pin yang sesuai. Diameter yang lebih besar memberikan kontak yang lebih kuat. {{0}}.5mm, 0.64mm, dan 1mm adalah ukuran umum.
- Carilah pin pogo dengan nilai siklus hidup tinggi jika daya tahan penting. Peringkat 100,000 siklus plus menunjukkan umur panjang yang lebih baik.
- Pertimbangkan bahan perumahan dan metode retensi. Rumah nilon atau PBT dengan pin press-fit atau solder bekerja dengan baik. Hindari retensi gaya slip-in yang longgar.
- Periksa nilai arus per pin. Pilih pin yang diberi peringkat setidaknya untuk arus maksimum yang diharapkan.
- Dapatkan rakitan dengan pelat pemandu atau tumpuan jika PCB membutuhkan penyelarasan yang tepat.
Uji rakitan pin sampel dengan PCB Anda untuk memverifikasi konektivitas listrik yang baik sebelum melakukan sepenuhnya.
