Cara memilih pin tes pogo dengan benar
Siapa pun yang pernah melakukan pengukuran dan pengujian tahu bahwa data yang akurat bergantung pada desain dan kemampuan pengukuran instrumen pengujian. Tetapi hanya sedikit orang yang tahu bahwa kualitas desain, proses manufaktur, kompatibilitas, dan spesifikasi kinerja jalur uji dan konektor sama pentingnya dengan instrumen uji. Selanjutnya, kita akan fokus pada lima kriteria khusus untuk pemilihan kabel uji dan pin pogo pegas yang benar.
Pertama, keamanan:
Sama seperti persyaratan catu daya, kabel uji instrumen dan pin pogo harus memenuhi persyaratan keamanan yang ketat karena kontak langsung dengan tegangan besar, terutama sesuai dengan persyaratan tegangan dan kategori IEC1010 internasional, yaitu CATI, CAT II, CAT III, atau CATIV . Persyaratan lain dari IEC1010 juga melibatkan pengujian transien, tegangan ketahanan dielektrik, atau pengujian untuk memverifikasi bahwa produk memiliki insulasi yang cukup dan memenuhi persyaratan arus, jarak bebas listrik, bidal pegas logam terbuka, dan ketahanan benturan. Jarum uji berkualitas baik, bersama dengan peralatan pelindung pribadi yang penting seperti sarung tangan dan pelindung mata, merupakan bagian dari tindakan perlindungan pribadi yang ditetapkan dalam standar NFPA70E.
Kedua, ketangguhan dan daya tahan:
Kabel dan konektor uji berkualitas tinggi tidak akan mengalami penurunan kinerja karena gesekan harian seperti menarik, menekan, dan menusuk. Kedua ujung garis uji harus memiliki selubung anti-stres yang dirancang dengan baik. Bidal pegas uji harus berupa logam yang dikeraskan yang dapat menahan koneksi berulang dan dapat mengirimkan data yang akurat setiap saat.
Dibandingkan dengan bahan murah, kawat tembaga berilium kaleng multi-untai yang diproduksi secara khusus dapat memberikan fleksibilitas, daya tahan jangka panjang, konduktivitas yang sangat baik, dan presisi. Faktor lain termasuk kualitas pengelasan internal pin pogo dan konektor serta kisaran suhu material.
Ketiga, kinerja desain dan indikator:
Sangat penting agar desain bidal pegas uji dan klip uji nyaman atau tidak. Permukaan pegangan yang nyaman dan mudah dipegang membantu menahan jarum dengan kuat di tangan Anda, dan penjepit pegas yang kuat memastikan sambungan yang kuat. Sambungan harus sederhana, dan bagian yang cocok harus dapat meluncur bersama dengan mudah tanpa tekanan. Kontak pada konektor berkualitas tinggi harus berupa konektor kuningan mesin berlapis nikel atau emas, bukan hanya kuningan cor. Penggunaan kontak berlapis emas memberikan akurasi dan ketahanan oksidasi, sehingga memberikan koneksi yang tahan lama, aman, dan andal.
Indeks desain garis uji dan bidal pegas harus konsisten dengan instrumen uji yang cocok. Jika indeks lebih kecil dari instrumen tes, nilai sebenarnya dari instrumen akan sangat berkurang. Misalnya, bandwidth osiloskop adalah 100M, dan bandwidth jarum osiloskop yang cocok hanya 50M, maka osiloskop menjadi 50M.
Keempat, aplikasi berkinerja tinggi:

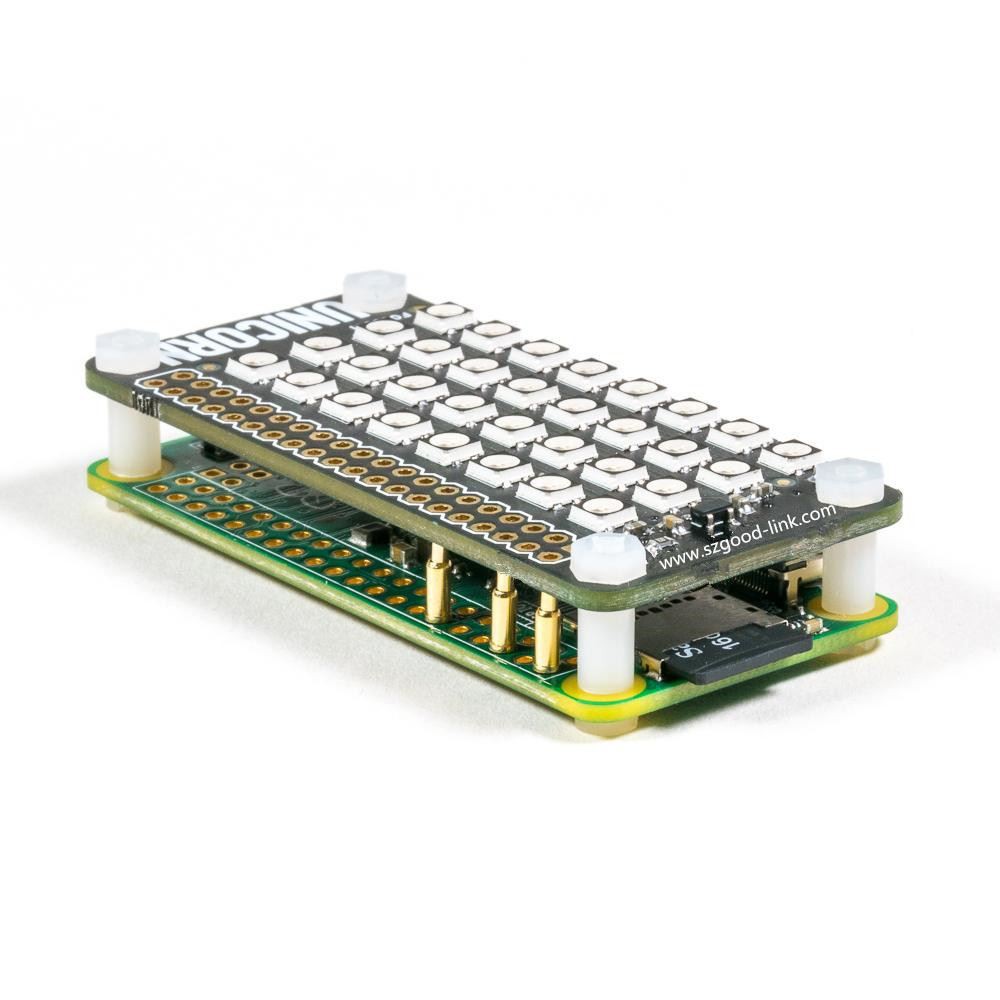

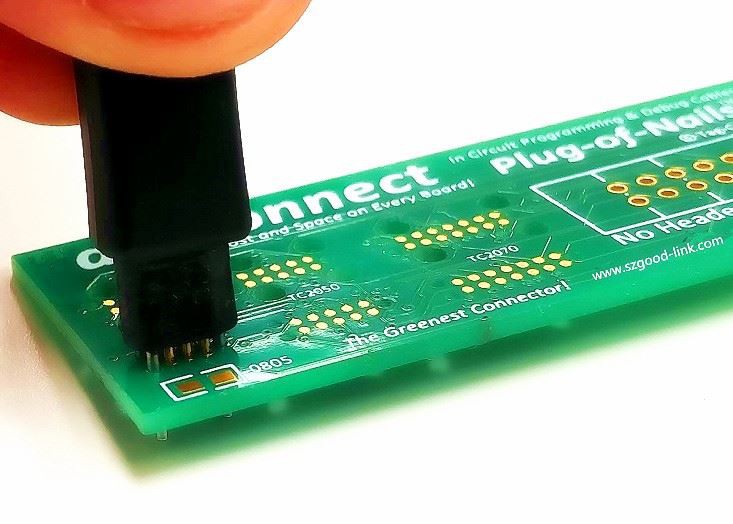

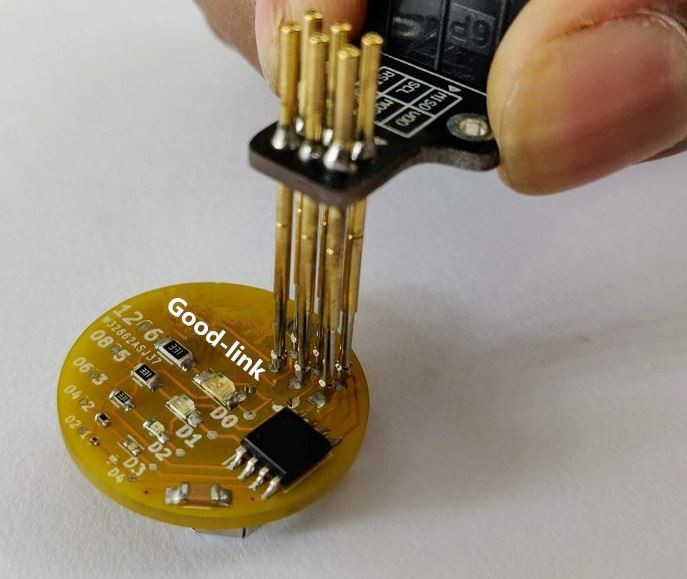

Dari pin pogo pegas dan jarum halus dan ringan untuk pengujian sirkuit elektronik hingga pin pogo stainless steel tajam dan jarum kuat yang cocok untuk penggunaan industri, desain jarum sekarang memperhitungkan kebutuhan aplikasi yang berbeda. Misalnya, jarum titik tunggal adalah bentuk jarum yang paling umum. Kebanyakan meter menyediakan jalur uji satu titik, yang cukup berguna untuk berbagai aplikasi pengujian. Bidal pegas yang tajam adalah alat yang lebih baik untuk mengukur titik kontak yang sangat kecil pada papan sirkuit kepadatan tinggi. Meski mudah rusak, pogo pin biasanya bisa diasah ulang karena tidak ada pelapisnya.
Jarum dengan bidal pegas yang dapat ditarik terhubung ke kawat baja tahan karat dengan diameter yang sangat tipis. Kecuali untuk ujung jarum, seluruh kawat ditutupi oleh lapisan isolasi untuk mencegah kontak yang tidak disengaja menyebabkan korsleting dan merusak chip. Tang kait pegas bidal cocok untuk menjaga sambungan tetap di tempatnya, yang nyaman untuk pengoperasian lepas tangan. Gunakan klip uji dengan ukuran berbeda untuk pengujian chip IC yang mudah. Klip uji IC adalah alat yang ideal untuk memeriksa banyak pin pada chip IC. Mereka sangat cocok untuk menemukan salah satu dari banyak kabel chip. Jarum SMD dapat digunakan untuk pengujian titik tetap pada papan pemasangan permukaan (SMD). Jenis pengujian ini memerlukan penggunaan bidal pegas yang sangat tipis dan tajam ke titik sentuh pada papan sirkuit yang sangat kecil, seperti klem uji mini MINI GRIP-XB/100. Penjepit mikro SMD dirancang untuk menjepit pin pitch halus pada chip SMD. Kabel adaptor BNC (kabel patch pendek dengan kabel kecil) memudahkan pemasangan konektor RF dari papan sirkuit untuk pengujian sinyal...
Kelima, konektor koneksi jalur uji:
Menurut standar, keamanan, dan kebutuhan aktual, konektor jalur uji memiliki berbagai aplikasi dan colokan dan soket standar. Misalnya, osiloskop memiliki konektor BNC, multimeter memiliki konektor banana 4mm, dan penganalisis spektrum memiliki konektor tipe-N, dll. Aplikasi yang berbeda memiliki konektor yang berbeda. Untuk mencocokkan satu sama lain, berbagai adaptor (kopling) telah muncul di pasaran. Adaptor), adaptor (adaptor), kabel adaptor, kabel penghubung, kabel cabang, dll.
Singkatnya, itu adalah lima kriteria khusus untuk pemilihan jalur uji dan pin pogo yang benar yang telah kami jelaskan hari ini. Menurut lima poin ini, setiap orang juga memiliki pemahaman yang lebih dalam tentang pin pogo.
