Bagaimana cara mendesain antena earphone TWS?
Sebagai bagian penting dari modul Bluetooth, antena Bluetooth headset TWS juga memainkan peran penting dalam headset TWS. Desain antena Bluetooth dan kesesuaiannya dengan headset membantu meningkatkan kualitas transmisi komunikasi Bluetooth, sehingga meningkatkan pengalaman pengguna yang sebenarnya.
Di antara headset TWS saat ini, antena Bluetooth yang banyak digunakan terutama dibagi menjadi empat jenis, yaitu antena onboard PCB, antena FPC, antena keramik, dan antena LDS. Kali ini, I Love Audio Network akan membagikan peran, jenis, dan pilihan desain antena Bluetooth headset TWS dari tiga aspek: pentingnya antena pada headset TWS, pengenalan antena Bluetooth headset TWS, dan cara memilih desain headset TWS.
1. Pentingnya antena earphone TWS
Dari radio kuno hingga speaker pintar saat ini, dari "kakak laki-laki" hingga smartphone, dari headset Bluetooth tradisional hingga headset nirkabel sejati TWS. Dalam pengembangan teknologi elektronik konsumen, antena adalah firmware penting. Dengan lahirnya konsep Internet of Everything, peran antena semakin penting bagi rumah pintar, kendaraan pintar, dan perangkat wearable pintar untuk dihubungkan satu sama lain dan dikendalikan oleh satu mesin.
Earphone TWS adalah earphone True Wireless Stereo. Metode penggunaan utama adalah terhubung dengan perangkat seluler seperti ponsel dan komputer melalui frekuensi radio Bluetooth dan kemudian mengirimkan informasi audio ke earphone, dan kemudian memecahkan kode dan mengeluarkannya di ujung earphone.
Dalam proses ini, antena Bluetooth diperlukan untuk bertindak sebagai "menara" untuk berkomunikasi antara kedua pihak dan melakukan tugas mengirim dan menerima. Oleh karena itu, di headset TWS, chip Bluetooth dan antena Bluetooth saling melengkapi, sehingga dapat mewujudkan pemutaran musik yang ditransmisikan secara nirkabel dan menghindari belenggu kabel.

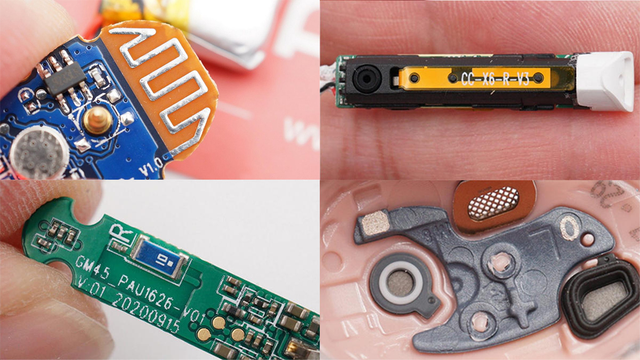

2. Pengenalan antena Bluetooth headset TWS
Sebagai firmware penting dari headset TWS, perkembangan antena Bluetooth saat ini relatif matang. Terutama ada empat jenis antena onboard PCB, FPC, keramik, dan OSZA. Pertimbangkan tampilan produk earphone TWS, persyaratan pita frekuensi, dan biaya untuk memilih jenis antena yang paling sesuai.

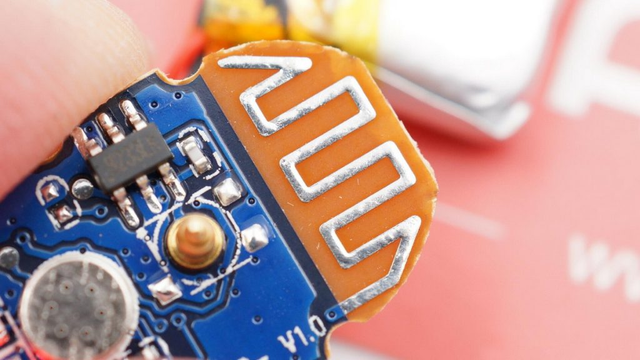

Antena Onboard PCB
Seperti namanya, antena onboard PCB adalah jenis antena yang langsung digambar di papan PCB. Ini banyak digunakan dalam papan sirkuit modul frekuensi tunggal seperti modul Bluetooth, modul WIFI, dan modul ZIGBEE. Pada earphone TWS, karena keterbatasan volume, penerapan antena Bluetooth onboard relatif jarang.
Antena onboard PCB dapat dirancang dan diimplementasikan oleh pemasok papan PCB, yang setara dengan bagian sirkuit papan.
Keuntungan: Antena onboard PCB tidak memerlukan beberapa debugging, dan dapat langsung ditarik pada PCB tanpa biaya.
Kekurangan: Area yang diperlukan besar, direktivitasnya relatif tunggal, hanya cocok untuk pita frekuensi tunggal, konsistensi batch antena yang berbeda relatif buruk, dan kemampuan anti-interferensinya buruk.

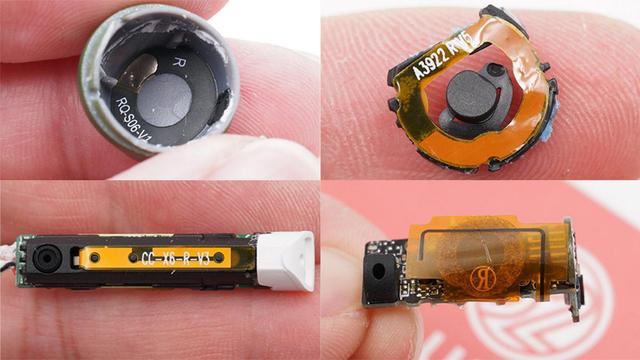

Antena FPC
Antena FPC berevolusi dari antena onboard PCB. Karena keterbatasan volume headset TWS, ruang pada motherboard internal tidak dapat menampung antena. Antena FPC setara dengan mengeluarkan sirkuit antena dari PCB dan menggunakan logam eksternal lainnya untuk membuat antena menjadi komponen terpisah. Sehingga dapat ditempatkan dengan lebih baik di ruang internal headset TWS.
Antena FPC dapat direalisasikan oleh pabrik papan PCB dari papan lunak dan bahan fleksibel.
Keuntungan: Berlaku untuk sebagian besar produk elektronik kecil, pita frekuensi yang dapat dibuat juga kaya, kinerjanya lebih baik, dan biayanya lebih rendah.
Kekurangan: Setiap produk perlu di-debug secara individual dan ditambal secara manual.
Antena OSZA
Antena OSZA adalah peningkatan lebih lanjut dari antena FPC. Meskipun antena FPC telah mampu menggunakan ruang internal headset untuk sebagian besar, ia masih membutuhkan bidang yang rata untuk memasangnya.
Antena OSZA menggunakan teknologi cetakan langsung laser, yang menggunakan teknologi laser untuk secara langsung membentuk pola antena logam pada braket, pelat penutup, dll., Yang dapat di laser ke permukaan yang tidak teratur di dalam earphone, selanjutnya memanfaatkan ruang internal earphone.
Produsen antena OSZA untuk pemrosesan laser, teknologi laser, dan teknologi elektroplating dapat mendukungnya.
Keuntungan: Semua arah dapat didukung dan memiliki penerimaan yang kuat.
Kekurangan: Biayanya lebih mahal, dan ada persyaratan khusus untuk bahan permukaan luar produk.
Antena Keramik
Antena keramik adalah produk antena lain yang banyak digunakan di perangkat modul Bluetooth. Ini dinamai setelah penggunaan cangkang keramik. Ini terutama dibagi menjadi dua jenis: antena keramik blok dan antena keramik multi-layer.
Antena keramik curah adalah untuk mencetak bagian logam dari antena pada permukaan keramik cepat, dan antena keramik multi-layer dapat dicetak pada setiap lapisan dielektrik keramik sesuai dengan persyaratan desain, sehingga mengurangi ukuran antena.
Keuntungan: Ukuran kecil, aplikasi mudah, biaya rendah, kinerja bagus, dan hanya memakan sedikit ruang.
Kekurangan: Persyaratan untuk area izin relatif tinggi, arahnya relatif tunggal, dan ada persyaratan untuk posisi penempatan.

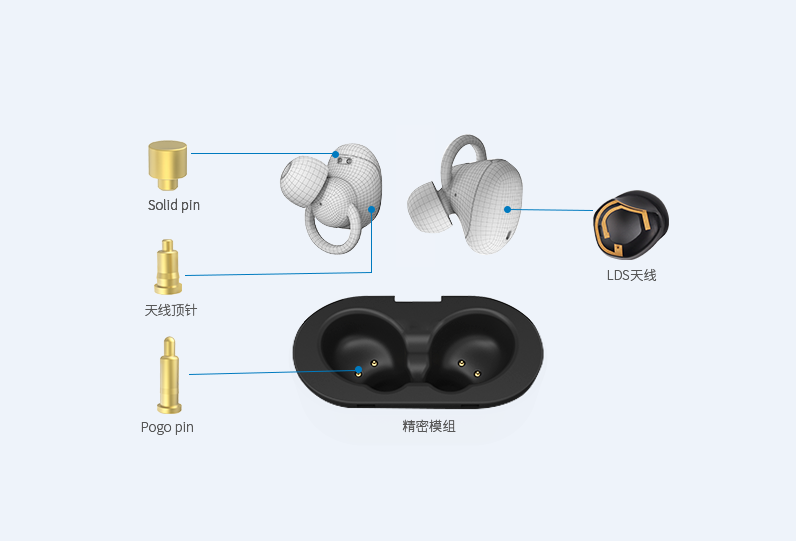

Antena Pin Pogo
Bagaimana memilih antena yang tepat
Secara teoritis, dalam hal biaya, antena PCB dan FPC lebih murah, antena keramik sedang, dan antena OSZA lebih mahal; dan dalam hal pemanfaatan ruang, antena OSZA adalah yang paling fleksibel dan dapat memanfaatkan sepenuhnya ruang internal headset.
Dalam hal kinerja, kemampuan mengirim dan menerima antena eksternal umumnya lebih baik daripada antena bawaan. Headset TWS dirancang dengan antena internal karena kendala volume dan persyaratan portabilitas. Kinerjanya relatif serupa, dan perlu untuk secara komprehensif mempertimbangkan berbagai faktor untuk memilih antena yang sesuai.
Desain antena Bluetooth headset TWS mempengaruhi kualitas transmisi komunikasi Bluetooth, yang pada gilirannya mempengaruhi pengalaman pengguna yang sebenarnya. Pemilihan antena Bluetooth dipengaruhi oleh banyak faktor seperti kinerja, pita frekuensi, biaya, dan ruang untuk digunakan. Hanya dengan mempertimbangkan kondisi produk dan skenario penggunaan tertentu, dan memilih antena yang sesuai, kinerja maksimum produk dapat diberikan.
Meringkas
Pengalaman pengguna headphone TWS yang sebenarnya membutuhkan superposisi banyak faktor untuk menghadirkan efek yang sempurna. Sebagai komponen utama dari antena Bluetooth headset TWS, ia bertindak sebagai jembatan untuk berkomunikasi antara headset TWS dan perangkat seluler dan memberikan jaminan untuk stabilitas koneksi Bluetooth headset TWS dan kualitas transmisi kualitas suara.
Saat ini, produk antena Bluetooth utama yang digunakan dalam headset TWS di pasaran terutama mencakup antena onboard PCB, antena FPC, antena keramik, dan antena LDS. Masing-masing dari keempat produk tersebut memiliki kelebihan dan kekurangan serta perlu diperhatikan dari segi kinerja, pita frekuensi, biaya, ruang penggunaan, dll, sehingga dapat memilih produk antena yang paling sesuai dan meningkatkan kinerja dan daya saing produk.
Popularitas earphone TWS dengan cepat mendorong peningkatan rantai industri terkait. Kemajuan dalam modul Bluetooth, teknologi Bluetooth, antena, dan teknologi terkait memastikan stabilitas koneksi, kualitas suara, dan aspek kinerja lainnya. Earphone TWS saat ini jarang mengalami pemutusan pada tahap awal pengembangan, dan kualitas suara telah rusak dan masalah pemutaran yang terputus-putus mulai terjadi pada jarak tiga atau lima meter, yang secara efektif meningkatkan pengalaman pengguna pengguna yang sebenarnya.
