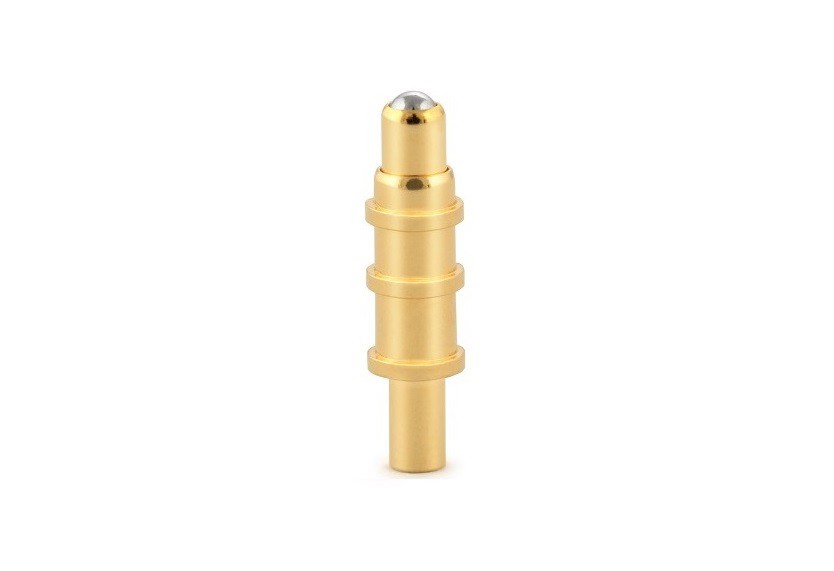

Desain dan persyaratan ujung kontak konektor pin Pogo
1. Persyaratan desain untuk kontak akhir
adalah jenis kontak non-standar. Ini dirancang sesuai dengan persyaratan kabel seluruh mesin. Pertama, perlu untuk memastikan ukuran ujung plug-in, metode pemasangan produk, bentuk tampilan, dan spesifikasi kabel. Jika sulit untuk mengkonfirmasi kabel, rancang lubang kabel sesuai dengan nomor kontak. Lubang kabel dapat memenuhi kebutuhan kabel pengukur kawat besar. Rasio diameter inti kawat dengan diameter bagian dalam cangkir las umumnya 0,5-0,7; Saat menghubungkan kawat, prinsip desain adalah bahwa diameter inti kabel dan lubang sambungan kontak sesuai, dan rasio diameter inti kawat dengan diameter bagian dalam lubang pengelasan umumnya 0,6-0,8.
2. Persyaratan pada formulir kontak akhir
Dalam konektor pin pogo, bagian kontak merupakan bagian tak terpisahkan dari konektor, dan fungsi utamanya adalah bertanggung jawab untuk transmisi sinyal. Dalam proses desain konektor, kontak dibentuk oleh ujung kawin dan ujung ekor. Ujung kawin umumnya terdiri dari bagian elastis dan bagian kaku untuk memastikan keandalan kontak antara steker konektor dan soket; ujung ekor kontak bertanggung jawab atas sambungan kabel antara peralatan, interkoneksi antara papan cetak, atau Interkoneksi antara kabel dan papan digunakan dalam sambungan kabel. Ujung terminal konektor dapat dibagi menjadi empat jenis: jenis kawat las, jenis kawat crimping, jenis penusuk insulasi, dan jenis belitan tanpa solder; aplikasi Pada papan sirkuit tercetak, formulir pemutusan kontak dapat dibagi menjadi empat jenis: pengelasan lurus, pengelasan melengkung, pemasangan permukaan, dan tipe press-in tanpa solder.
