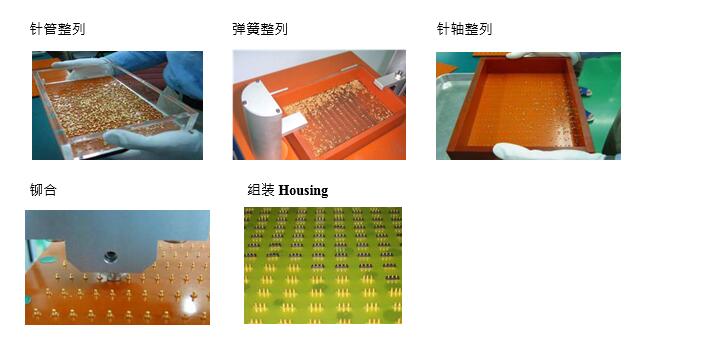

Proses Produksi Konektor Pogo Pin
Poros jarum/bahan tabung:
Fungsi utama konektor adalah bahwa frekuensi konduksi sinyal dan plugging dan unplugging tinggi, sehingga konduktivitas dan elastisitas (kekuatan luluh) material juga diperlukan.
1-1: Kuningan (BRASS): paduan tembaga-seng, konduktivitasnya bagus, konduktivitasnya sekitar 26 persen ~ 29 persen (IACS), menurut proporsi tembaga dapat dibagi menjadi C2680 (JIS) dan C3604 , C3601 (memerlukan perlakuan panas)
1-2: Perunggu Fosfor (PERUNGGU FOSFOR): paduan tembaga-timah, konduktivitasnya lebih buruk daripada kuningan, konduktivitasnya sekitar 13 persen . Tapi elastisitas dan fleksibilitasnya bagus
Sangat cocok untuk pipa dengan proses menggambar, dan klasifikasinya dapat dibagi menjadi C5440, C5191, dan C5210 sesuai dengan kandungan timahnya. Semakin tinggi kandungan timah, semakin buruk konduktivitasnya dan semakin baik elastisitasnya.
1-3: Paduan tembaga dengan perlakuan panas: Misalnya, tembaga berilium (PADUAN BERYLLIUM) memiliki konduktivitas dan elastisitas listrik yang baik, tetapi harganya tinggi.
Bahan yang digunakan untuk Housing & Cap:

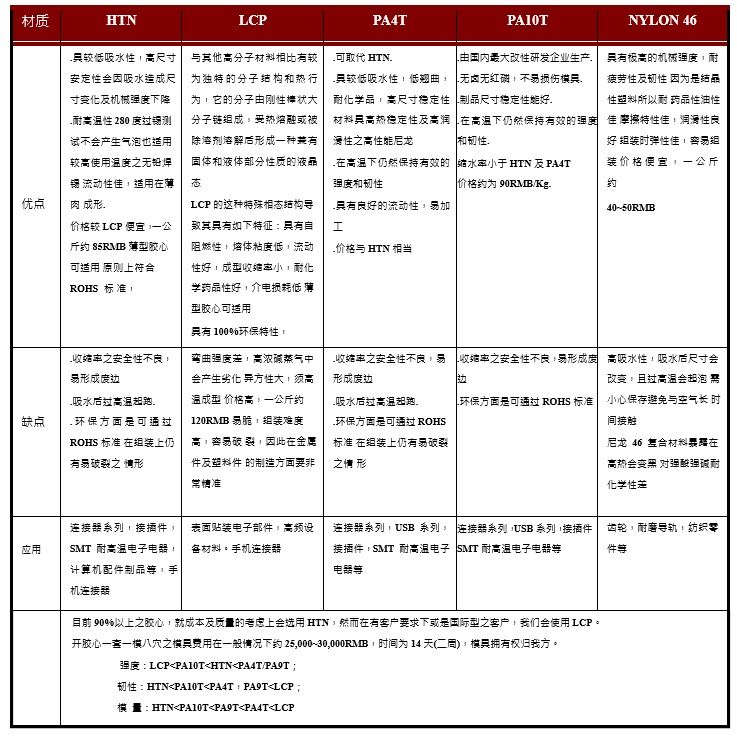

Sediakan struktur utama dan insulasi konektor, dan tempatkan PIN Pogo di dalamnya. Bahan yang digunakan: Ukuran, bentuk, dan penggunaan konektor sangat berbeda, sehingga plastik rekayasa yang digunakan juga beragam. Saat merancang konektor, ketahanan suhu, fluiditas, kekuatan mekanik, kinerja listrik, persyaratan perlindungan lingkungan, dan biaya harus dipertimbangkan sebagai Faktor untuk memilih plastik rekayasa yang sesuai. Plastik rekayasa yang umum digunakan adalah LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, dll.
Karena LCP sendiri memiliki sifat tahan api, LCP dapat mencapai level UL94 V-0 tanpa menambahkan penghambat api, sehingga LCP dapat dengan cepat memenuhi persyaratan RoHS dan bebas halogen. HTN, PA4T, dan PA9T adalah bahan nilon, dan penghambat api perlu ditambahkan untuk mencapai UL94 V-Class 0, produsen HTN, PA4T, dan PA10T menyatakan bahwa bahan dari kelas yang relevan menggunakan bebas halogen penghambat api.
