Pin Pogo untuk Solusi pengisian daya TWS
Dibandingkan dengan earphone kabel biasa, earphone Bluetooth lebih nyaman digunakan. Dengan teknologi yang terus diperbarui, kualitas suara earphone Bluetooth semakin mendekati earphone kabel; sejak Apple iPhone 7, jack earphone 3.5mm telah dibatalkan, yang bahkan lebih penting. Perkembangan headset Bluetooth.

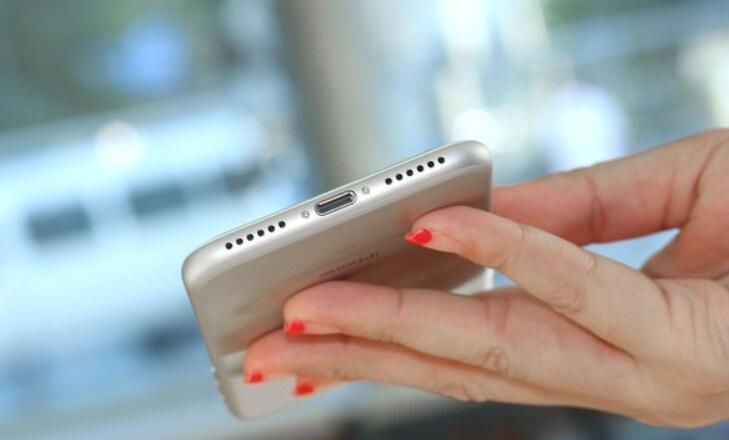

IPhone tanpa jack headphone tradisional 3.5mm
Perbedaan yang paling jelas antara earphone Bluetooth dan earphone kabel tradisional adalah bahwa tidak ada kabel earphone yang panjang, dan sinyal audio diterima melalui Bluetooth, sehingga earphone Bluetooth memiliki sirkuit dan catu daya independen, dan dapat diisi daya untuk penggunaan sehari-hari sebagai ponsel; hari ini, kami ingin Artikel ini memperkenalkan jenis pin pogo yang digunakan di kompartemen pengisian headset Bluetooth TWS (True Wireless Stereo).
Pada kotak charger earphone TWS kita telah melihat berbagai spesifikasi dari pogo pin (konektor pogo pin), antara lain 2Pin, 3Pin, 5Pin, dll. Penggunaan pogo pin itu biasa, dan secara keseluruhan terbagi menjadi 2Pin pogo pin dan 3Pin pogo pin. dan lebih banyak Pin. Jadi apa gunanya begitu banyak pin pogo?
1. Solusi pin pogo 2Pin:
Desain pin pogo 2Pin adalah yang paling umum di pasaran, dan desain ini dapat memenuhi kebutuhan pengisian daya headset TWS yang kaku. Kedua pin masing-masing positif dan negatif, dan digunakan untuk mentransfer daya kompartemen baterai kotak pengisian daya TWS ke earphone. Dengan cara ini, jika TWS digunakan sebagai headset Bluetooth untuk panggilan, satu headset berfungsi, dan headset lainnya dapat dimasukkan ke dalam kompartemen pengisian daya untuk mengisi daya; siklus penggunaan seperti itu dapat memenuhi kebutuhan masa pakai baterai yang sangat lama.
Sebelumnya, pin pogo 2Pin tidak dapat memperhitungkan komunikasi saat memasok daya. Oleh karena itu, untuk menambahkan fungsi yang dipersonalisasi, pabrik earphone TWS mencoba pin pogo 3Pin, pin pogo 5Pin, dan skema desain lainnya, yang juga membawa peningkatan volume produk dan kesulitan dalam perakitan. Ini rumit dan membawa peningkatan biaya.
2. Solusi pin pogo 3Pin
Desain bidal pegas 3Pin, selain pengisian dan pentanahan 5V, menambahkan pin untuk voltase baterai headset, yang digunakan untuk mengukur kekuatan headset yang sebenarnya.

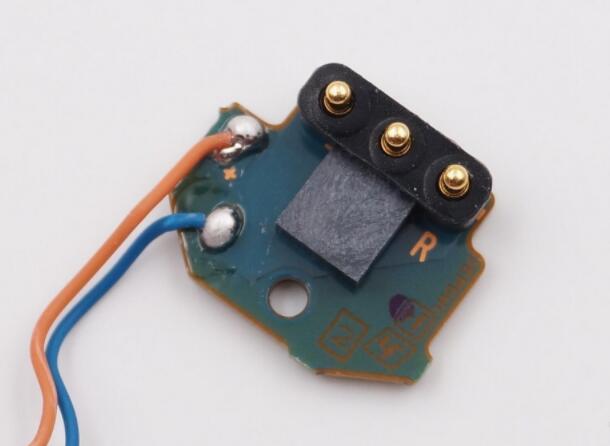

Pin pengisi daya 3Pin Pin pengisi daya 3Pin

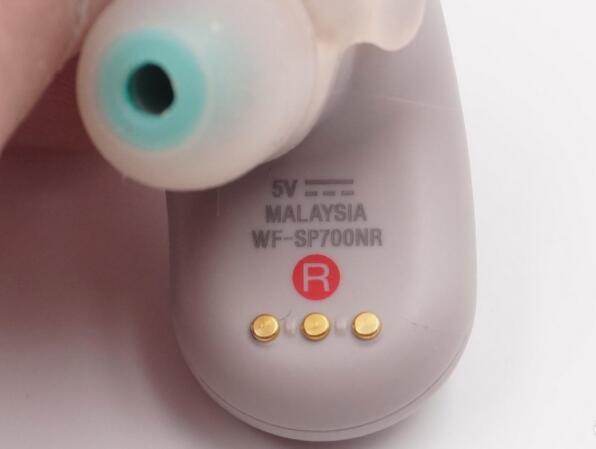

Headset Bluetooth TWS dengan pin pengisi daya 3Pin Headset Bluetooth TWS dengan pin pengisi daya 3Pin

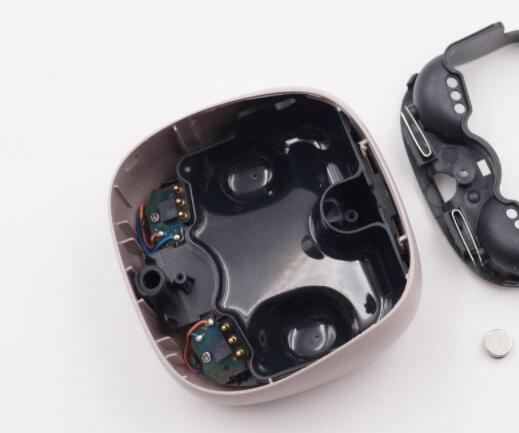

Pin pengisi daya 3Pin untuk kasing pengisi daya headset Bluetooth Pin pengisi daya 3Pin untuk kasing pengisi daya headset Bluetooth
3. Solusi pin pogo 5Pin
Desain bidal pegas 5Pin memperhitungkan dua tujuan di atas dan memiliki lebih banyak fungsi.
Desain semacam ini hanya dapat dilihat pada headset Bluetooth TWS kelas atas, yang relatif jarang. Dapat digunakan untuk transmisi data di penyimpanan internal headset, upgrade firmware headset, komunikasi data protokol, dan fungsi lainnya.
