Penyolderan Reflow dan Penyolderan Gelombang di Proyek Pin Pogo
Secara umum, konektor Pogo Pin menggunakan dua metode penyolderan: penyolderan reflow dan penyolderan gelombang.
Penyolderan reflow mengacu pada menyikat pasta solder pada permukaan bantalan (bantalan kontak) papan PCB. Setelah menghubungkan satu atau lebih komponen elektronik, penyolderan dilakukan dengan memanaskan dalam oven reflow multi-suhu untuk mencapai ikatan pengawetan permanen.
Produk elektronik digital saat ini berkembang ke arah ultra-kecil, ultra-halus, dan ultra-tipis. Ruang desain struktur internal menjadi semakin kompak, tata letak desain papan PCB menjadi semakin kompak, produk terminal diperbarui lebih cepat dan lebih cepat, dan volume penjualan meningkat. Ini semakin tinggi dan tinggi, dan penyolderan gelombang dan penyolderan tangan tidak dapat memenuhi perkembangannya. Hanya dengan menggunakan teknologi penyolderan reflow, produksi patch SMT presisi tinggi, efisiensi tinggi, dan berkualitas tinggi, produksi patch SMT dapat dilakukan. Konektor Pogo Pin banyak digunakan di terminal seluler elektronik konsumen dan produk elektronik industri karena ukurannya yang kecil, masa pakainya yang tinggi, arus besar, penampilan yang indah, dan desain struktural yang nyaman untuk insinyur desain.
Konektor Pogo Pin tersedia dalam dua cara:
Yang pertama adalah jenis tambalan datar-bawah, yang dipasang pada permukaan bantalan PCB. Kami menyebutnya teknologi pemasangan permukaan SMT, seperti yang ditunjukkan di bawah ini:

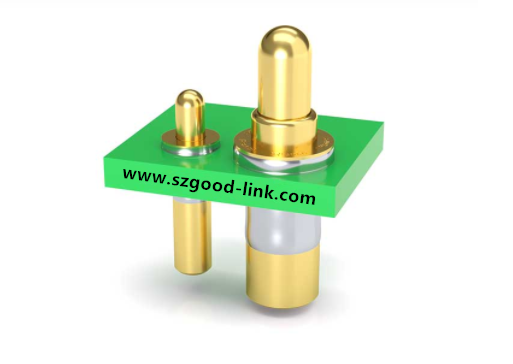

Yang kedua adalah pin dengan pin ekor dimasukkan ke dalam pengelasan patch lubang papan PCB, kami menyebutnya pengelasan patch SMT plug-in, yang juga merupakan jenis penyolderan reflow. Tujuan menggunakan metode ini adalah untuk meningkatkan gaya mencengkeram komponen. Ini lebih terikat erat dengan papan PCB. Seperti yang ditunjukkan di bawah ini:
2. Penyolderan gelombang
Penyolderan gelombang adalah proses penyolderan komponen dengan solder cair membentuk puncak gelombang solder. Metode penyolderan ini membutuhkan terlebih dahulu memasukkan pin komponen ke dalam lubang PCB. Penyolderan gelombang cocok untuk komponen elektronik pin plug-in tugas berat, tetapi tidak untuk komponen elektronik yang berat. Penyolderan komponen elektronik SMD yang sangat ringan dan tanpa pin.
