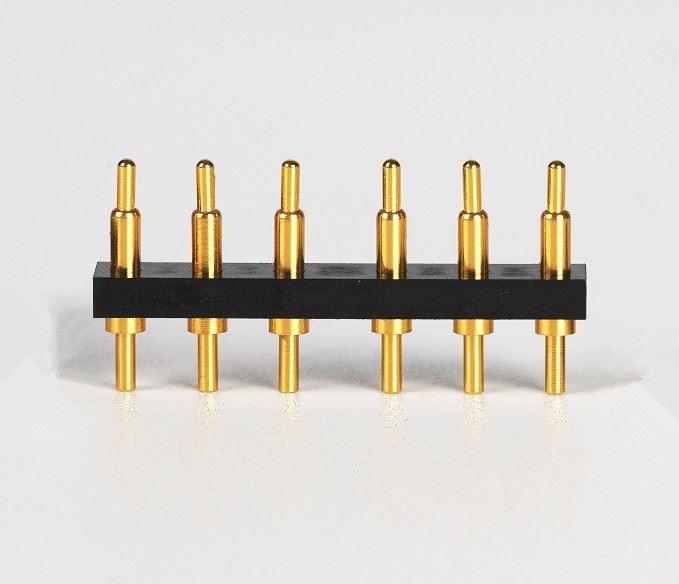

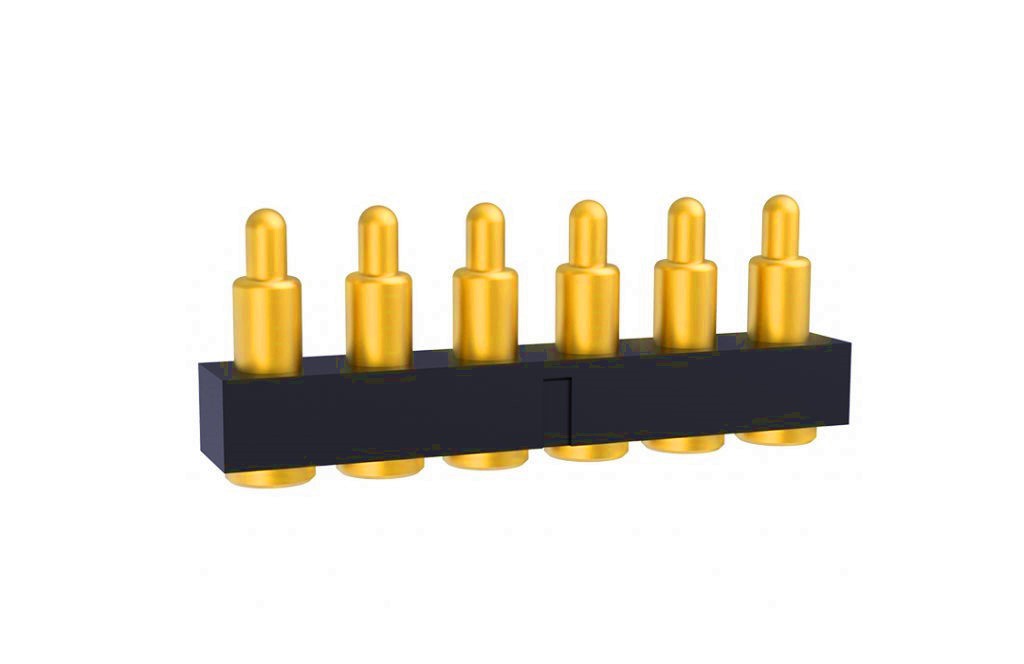

Konektor disebut juga konektor. Juga dikenal sebagai konektor dan soket di Cina, umumnya mengacu pada konektor listrik. Yaitu perangkat yang menghubungkan dua perangkat aktif, membawa arus atau sinyal.
Ujung jantan dan ujung betina dapat mengirimkan informasi atau arus setelah kontak, juga disebut konektor.
Manfaat konektor
1. Tingkatkan proses produksi
Konektor menyederhanakan proses perakitan produk elektronik. Ini juga menyederhanakan proses produksi massal;
2. Mudah dirawat
Jika komponen elektronik gagal, komponen yang rusak dapat dengan cepat diganti saat konektor dipasang;
3. Mudah untuk ditingkatkan
Dengan kemajuan teknologi, komponen dapat diperbarui ketika konektor dipasang, dan yang lama dapat diganti dengan komponen baru dan lebih baik;
4. Tingkatkan fleksibilitas desain
Menggunakan konektor memberi insinyur fleksibilitas yang lebih besar saat merancang dan mengintegrasikan produk baru dan saat membangun sistem dari komponen.
Kinerja dasar konektor
Kinerja dasar konektor dapat dibagi menjadi tiga kategori: kinerja mekanik, kinerja listrik, dan kinerja lingkungan. Sifat mekanik penting lainnya adalah umur mekanik konektor. Kehidupan mekanis sebenarnya adalah indeks daya tahan, yang disebut operasi mekanis dalam standar nasional GB5095. Dibutuhkan satu penyisipan dan satu ekstraksi sebagai siklus, dan menilai apakah konektor biasanya dapat menyelesaikan fungsi koneksinya (seperti nilai resistansi kontak) setelah siklus penyisipan dan ekstraksi yang ditentukan.
1. Sifat Mekanik Gaya penyisipan merupakan sifat mekanik yang penting dalam hal fungsi sambungan. Gaya penyisipan dibagi menjadi gaya penyisipan dan gaya ekstraksi (gaya ekstraksi juga disebut gaya pemisahan), dan persyaratan keduanya berbeda. Dalam standar yang relevan, ada ketentuan untuk gaya penyisipan maksimum dan gaya pemisahan minimum, yang berarti bahwa dari sudut pandang penggunaan, gaya penyisipan harus kecil (dengan demikian struktur dengan gaya penyisipan LIF rendah dan tidak ada gaya penyisipan ZIF ), dan jika gaya pisah terlalu kecil, akan mempengaruhi keandalan kontak. Gaya penyisipan dan umur mekanik konektor terkait dengan struktur kontak (tekanan positif), kualitas lapisan (koefisien gesekan geser) dari bagian kontak, dan akurasi dimensi (penyelarasan) dari pengaturan kontak.
2. Sifat listrik Sifat listrik utama konektor meliputi resistansi kontak, resistansi isolasi, dan kekuatan listrik.
Resistensi kontak Konektor listrik berkualitas tinggi harus memiliki resistansi kontak yang rendah dan stabil. Resistansi kontak konektor berkisar dari beberapa miliohm hingga puluhan miliohm.
Resistansi isolasi adalah ukuran kinerja isolasi antara kontak konektor listrik dan antara kontak dan cangkang, dan besarnya berkisar dari ratusan megohm hingga beberapa gigaohm.
Kekuatan dielektrik atau tegangan penahan, tegangan ketahanan dielektrik, adalah untuk mengkarakterisasi kemampuan konektor untuk menahan tegangan uji pengenal antara kontak atau antara kontak dan cangkang.
Sifat listrik lainnya. Redaman kebocoran interferensi elektromagnetik adalah untuk mengevaluasi efek pelindung interferensi elektromagnetik dari konektor, dan redaman kebocoran interferensi elektromagnetik adalah untuk mengevaluasi efek pelindung interferensi elektromagnetik dari konektor, yang umumnya diuji dalam rentang frekuensi 100MHz ~ 10GHz. Untuk konektor RF coaxial juga terdapat indikator kelistrikan seperti karakteristik impedansi, insertion loss, koefisien refleksi, dan voltage standing wave ratio (VSWR). Karena perkembangan teknologi digital, untuk menghubungkan dan mengirimkan sinyal pulsa digital berkecepatan tinggi, telah muncul jenis konektor baru, yaitu konektor sinyal berkecepatan tinggi. Sejalan dengan itu, dalam hal kinerja kelistrikan, selain impedansi karakteristik, beberapa indikator kelistrikan baru juga muncul. , seperti crosstalk (crosstalk), tunda transmisi (delay), tunda waktu (skew), dan sebagainya.
3. Kinerja lingkungan Kinerja lingkungan umum meliputi ketahanan suhu, ketahanan kelembaban, ketahanan semprotan garam, getaran, dan guncangan, dll.
Tahan suhu Saat ini, suhu kerja maksimum konektor adalah 200 °C (kecuali untuk beberapa konektor khusus suhu tinggi), dan suhu minimum adalah -65 °C. Karena arus menghasilkan panas pada titik kontak ketika konektor bekerja, mengakibatkan kenaikan suhu, umumnya diyakini bahwa suhu operasi harus sama dengan jumlah suhu lingkungan dan kenaikan suhu titik kontak. Dalam beberapa spesifikasi, kenaikan suhu maksimum yang diizinkan oleh konektor pada arus operasi pengenal ditentukan dengan jelas.
Intrusi ketahanan kelembaban akan mempengaruhi kinerja insulasi sambungan h dan menimbulkan korosi pada bagian logam. Kondisi uji panas lembab konstan adalah kelembaban relatif 90%~95% (sesuai dengan spesifikasi produk, hingga 98%), suhu 40±20℃, dan waktu pengujian setidaknya 96 jam menurut peraturan produk. Tes panas lembab bergantian lebih parah.
Ketika konektor tahan semprotan garam bekerja di lingkungan yang mengandung uap air dan garam, lapisan perawatan permukaan bagian struktural logam dan bagian kontaknya dapat menyebabkan korosi galvanik, yang mempengaruhi sifat fisik dan listrik konektor. Untuk mengevaluasi kemampuan konektor listrik untuk menahan lingkungan ini, uji semprotan garam ditentukan. Ini adalah untuk menggantung konektor dalam kotak uji yang dikontrol suhu dan menyemprotkan larutan natrium klorida dengan konsentrasi yang ditentukan dengan udara terkompresi untuk membentuk atmosfer kabut garam. Waktu pemaparan ditentukan oleh spesifikasi produk, setidaknya 48 jam.
Getaran dan goncangan Ketahanan getaran dan goncangan adalah sifat penting dari konektor listrik, terutama di lingkungan aplikasi khusus seperti penerbangan dan kedirgantaraan, kereta api, dan transportasi jalan raya. indikator penting dari seksualitas. Ada ketentuan yang jelas dalam metode pengujian yang relevan. Uji kejut harus menentukan percepatan puncak, durasi, dan bentuk pulsa kejut, serta waktu terputusnya kontinuitas listrik.
Sifat lingkungan lainnya Menurut persyaratan penggunaan, sifat lingkungan lain dari konektor listrik termasuk penyegelan (kebocoran udara, tekanan cairan), perendaman cairan (kemampuan untuk menahan kerusakan cairan tertentu), tekanan udara rendah, dll.
