Perbedaan antara pelapisan emas dan pelapisan paladium
Ada banyak proses elektroplating dan bahan. Pelapisan emas adalah teknologi dan bahan pemrosesan kami yang paling umum, tetapi pelapisan paladium, pelapisan rhodium, dan pelapisan rutenium lebih baik daripada pelapisan emas. Ini adalah pelapisan paladium.

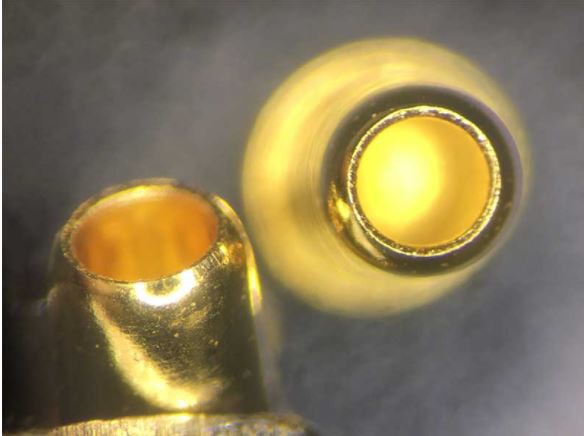

Pelapisan emas menggunakan emas asli, dan bahkan jika hanya lapisan tipis berlapis, itu sudah menyumbang hampir 10% dari biaya seluruh papan sirkuit. Pelapisan emas menggunakan emas sebagai pelapis, salah satunya adalah untuk memfasilitasi pengelasan, dan yang lainnya adalah untuk mencegah korosi; Bahkan jari-jari emas memory stick yang telah digunakan selama beberapa tahun masih mengkilap seperti biasa. Keuntungan: konduktivitas yang kuat, ketahanan oksidasi yang baik, umur panjang; lapisan padat, relatif tahan aus, umumnya digunakan dalam pengelasan dan penyembungan. Kerugian: biaya tinggi, kekuatan pengelasan yang buruk.
Emas / Immersion Gold Nickel Immersion Gold (ENIG), juga dikenal sebagai nikel emas, emas nikel perendaman, disebut sebagai emas, dan emas perendaman. Emas perendaman adalah lapisan tebal paduan nikel-emas dengan sifat listrik yang baik dibungkus pada permukaan tembaga dengan metode kimia dan dapat melindungi PCB untuk waktu yang lama. Ketebalan deposisi lapisan dalam nikel umumnya 120 ~ 240μin (sekitar 3 ~ 6μm), dan ketebalan deposisi lapisan luar emas umumnya 2 ~ 4μinch (0,05 ~ 0,1μm). Emas perendaman memungkinkan PCB untuk mencapai konduktivitas listrik yang baik selama penggunaan jangka panjang, dan juga memiliki toleransi lingkungan daripada proses perawatan permukaan lainnya tidak memiliki. Keuntungan: 1. Permukaan PCB yang diobati dengan emas perendaman sangat datar, dan koplanaritasnya sangat baik, yang cocok untuk permukaan kontak tombol.
Emas perendaman memiliki solderability yang sangat baik, dan emas akan dengan cepat meleleh menjadi solder cair untuk membentuk senyawa logam. Kekurangan: Aliran prosesnya rumit, dan untuk mencapai hasil yang baik, perlu untuk secara ketat mengontrol parameter proses. Hal yang paling merepotkan adalah bahwa permukaan PCB yang diobati dengan emas perendaman mudah menghasilkan efek disk hitam, yang mempengaruhi keandalan.
Dibandingkan dengan nikel-paladium-emas, nikel-paladium-emas (ENEPIG) memiliki lapisan tambahan paladium antara nikel dan emas. Dalam reaksi deposisi menggantikan emas, lapisan paladium tanpa elektro akan melindungi lapisan nikel dan mencegah korosi yang berlebihan dengan bertukar emas; Paladium sepenuhnya siap untuk perendaman emas sambil mencegah korosi yang disebabkan oleh reaksi penggantian. Ketebalan deposisi nikel umumnya 120 ~ 240μin (sekitar 3 ~ 6μm), ketebalan paladium adalah 4 ~ 20μin (sekitar 0,1 ~ 0,5μm); Ketebalan deposisi emas umumnya 1 ~ 4μin (0,02 ~ 0,1μm).
Keuntungan: Berbagai aplikasi, pada saat yang sama, nikel paladium emas relatif perendaman emas, yang secara efektif dapat mencegah masalah keandalan koneksi yang disebabkan oleh cacat disk hitam. Kerugian: Meskipun paladium nikel memiliki banyak keuntungan, paladium mahal dan kekurangan sumber daya. Pada saat yang sama, seperti perendaman emas, persyaratan kontrol prosesnya ketat.
