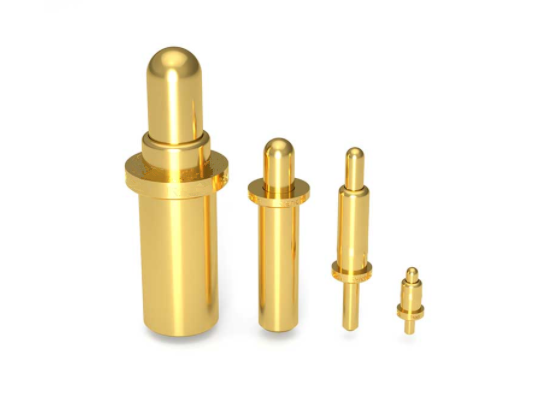

Pogo Pin Dip Spring-loaded
Pin pogo paket dual-in-line (bahasa Inggris: dual in-line package), juga dikenal sebagai paket DIP atau paket DIP, disingkat DIP atau DIL, adalah metode pengemasan untuk sirkuit terpadu. Bentuk sirkuit terpadu adalah persegi panjang. Ada dua baris paralel pin logam di samping, yang disebut header pin pogo. Komponen paket DIP dapat disolder ke dalam lubang berlapis pada papan sirkuit tercetak, atau dimasukkan ke dalam soket DIP.
Pogo Pin Dip Spring-loaded
Chip CPU paket DIP pogo pin memiliki dua baris pin yang perlu dimasukkan ke dalam soket chip dengan struktur DIP. Tentu saja, itu juga dapat langsung dimasukkan ke dalam papan sirkuit dengan jumlah lubang solder yang sama dan pengaturan geometris untuk penyolderan. Chip yang dikemas dalam DIP harus dicolokkan dan dicabut dari soket chip dengan perhatian khusus untuk menghindari kerusakan pada pin. Bentuk struktur paket DIP adalah DIP DIP keramik multi-layer, DIP DIP keramik satu lapis, DIP rangka timah (termasuk tipe penyegelan kaca-keramik, tipe struktur pengemasan plastik, tipe pengemasan kaca leleh rendah keramik) Tunggu.
Pogo Pin Dip Spring-loaded
Paket DIP yang umum digunakan sesuai dengan standar JEDEC, dan pitch (pitch) antara dua pin adalah {{0}}.1 inci (2,54 mm). Jarak antara dua baris pin (baris spasi, spasi baris) tergantung pada jumlah pin, yang paling umum adalah 0.3 inci (7,62 mm) atau 0.6 inci (15,24 mm ). Jarak lain yang kurang umum adalah 0.4" (1{{20}}.16mm) atau 0.9" (22.86mm), dan beberapa paket memiliki jarak baris 0.07" (1.778mm) dan jarak baris 0,3", 0,6" atau 0,75".
Paket pin DIP-pogo yang digunakan di negara-negara bekas Uni Soviet dan Eropa Timur secara kasar mendekati standar JEDEC, tetapi menggunakan pitch metrik 2,5 mm alih-alih imperial 0,1 inci (2,54 mm).
Jumlah pin pada paket DIP selalu bilangan genap. Dengan jarak baris {{0}.3", 8 hingga 24 pin digabungkan, dan paket dengan 4 atau 28 pin terkadang terlihat. Jumlah pin gabungan adalah 24, 28, 32, atau 40 jika baris spasi 0,6 inci, dan paket dengan pin 36, 48, atau 52 juga tersedia.CPU seperti Motorola 68000 dan Zilog Z180 memiliki jumlah pin 64, yang merupakan jumlah pin maksimum untuk paket DIP yang umum digunakan.
