Kini semakin banyak orang yang membeli mobil untuk transportasi, perjalanan jauh, dan pengiriman barang, yang bisa dibilang sudah menjadi bagian dari kehidupan. Orang-orang menghabiskan lebih banyak waktu di dalam mobil dan terkadang menggunakan ponsel mereka untuk menonton video atau menyalakan komputer untuk pekerjaan kantor di dalam mobil. Saat orang tinggal lebih lama di dalam mobil, charger mobil dapat mengisi daya ponsel, laptop, dan peralatan kantor lainnya di dalam mobil. Secara alami, ini sama pentingnya dengan harta pengisian daya, dan merupakan aksesori yang sangat diperlukan dan penting bagi setiap pemilik mobil.

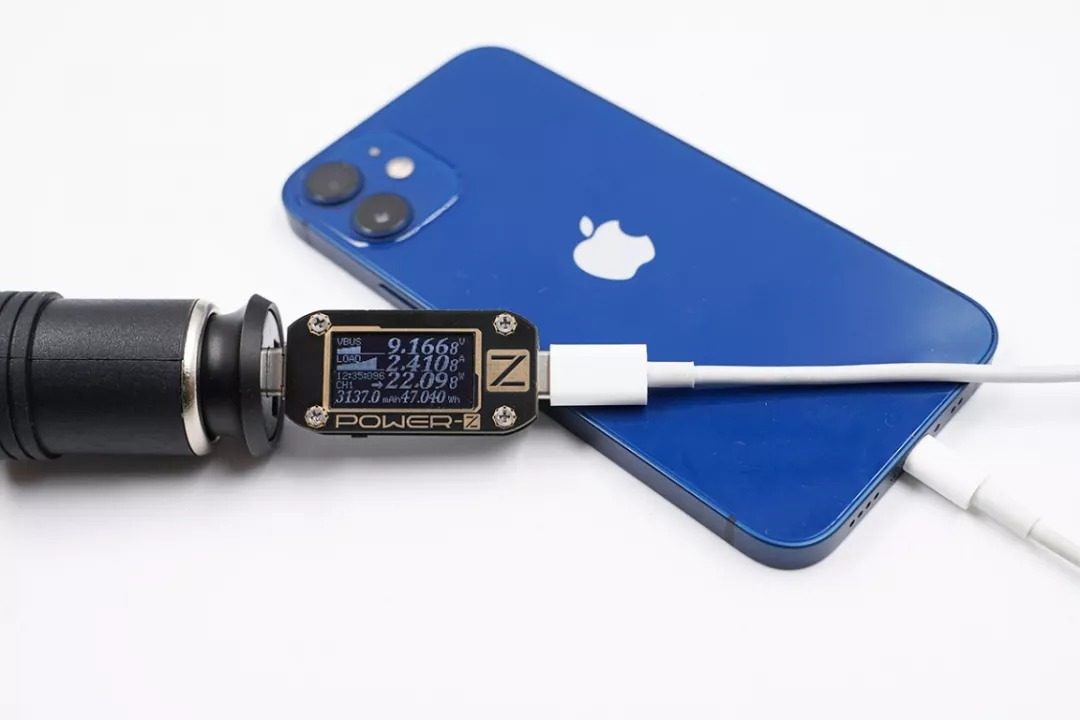

Pengisi daya mobil dimasukkan ke dalam colokan pemantik rokok, ditenagai oleh aki mobil, keluaran mobil 12V, keluaran truk 24V, dan pengisi daya mobil mengubah tegangan 5V/9V/10V/12V yang dapat diterima ke ponsel, dll. Beberapa pengisi daya mobil berdaya tinggi juga dapat ditenagai oleh buck-boost internal yang meningkatkan voltase menjadi 15V dan 20V untuk mengisi daya ponsel dan laptop. Pengisi daya mobil berdaya rendah biasanya menggunakan arsitektur step-down, yang dapat memenuhi pengisian daya ponsel umum. Misalnya, berikut ini adalah dua jenis pengisi daya mobil berdaya tinggi yang dikuatkan.
Dengan peningkatan substansial dalam daya pengisian daya ponsel, melalui sirkuit buck-boost sinkron efisiensi tinggi dan berdaya tinggi bawaan, daya keluaran pengisi daya mobil juga mengikuti jejak pengisi daya. Daya keluaran telah mencapai 100W, batas atas USB PD3. penggunaan komputer secara normal.

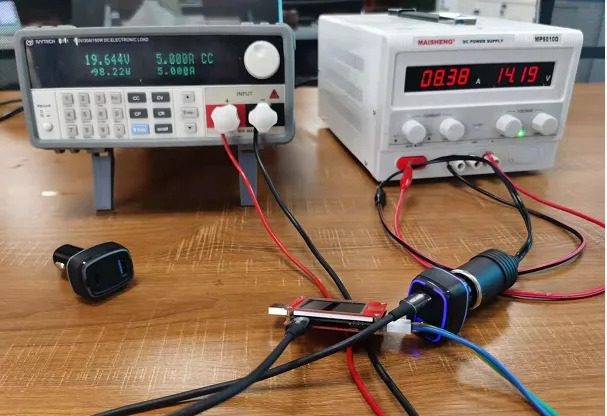

Jaringan kepala pengisi daya menguji pengontrol buck-boost sinkron dua arah SW7203 baru yang diluncurkan oleh Zhirong. Tes mengadopsi input 12V, dan output boost adalah 20V5A untuk mensimulasikan adegan pengisian daya 100W pada notebook. Arus input panel display baterai analog telah mencapai 8,7A, yang berarti bahwa ketika kita menggunakan charger mobil berdaya tinggi untuk mengisi daya notebook dan ponsel di dalam mobil, arus maksimum mungkin mendekati batas atas arus output. dari pemantik rokok 10A. Berikut ini adalah pengujian 100W untuk beban objek pengisian mobil daya tinggi.
Dengan popularitas USB PD, banyak merek meluncurkan charger mobil yang mendukung output 100W. Melalui pembongkaran berbagai pengisi daya mobil melalui jaringan kepala pengisi daya, semua pengisi daya mobil ini menggunakan bidal arus tinggi, bukan yang tradisional tanpa kecuali. Musim semi positif.
Jadi apa manfaat menggunakan bidal arus tinggi daripada pegas? Itu dapat membuat banyak pabrikan mengabaikan penggunaan kutub pegas positif. Bidal arus tinggi harus memiliki banyak keunggulan sehingga pabrikan akan menggunakannya dengan suara bulat. Berikut ini adalah penggunaan bidal yang sebenarnya dengan dua struktur yang berbeda.
Pengisi daya mobil 160W memiliki sirkuit buck-boost keluaran 100W bawaan dan dua sirkuit step-down independen, total tiga keluaran independen, memberikan daya keluaran 100W plus 30W plus 30W. Terlihat dari pembongkaran bahwa charger mobil menggunakan kombinasi beberapa papan sirkuit untuk dilas, dan dua papan sirkuit yang lebih besar dihubungkan melalui pelat kecil bidal positif.
Karena charger mobil berdaya tinggi memiliki sirkuit buck-boost bawaan, terdapat banyak komponen dan desainnya lebih rumit. Biasanya, beberapa PCB digabungkan dan dilas di dalamnya. Menyolder bidal dengan papan kecil, di satu sisi, dapat memperbaiki dan menopang struktur papan sirkuit internal. Di sisi lain, panas yang dihasilkan oleh bidal positif saat arus besar mengalir juga dapat dihilangkan melalui PCB untuk menghindari suhu tinggi yang memengaruhi kinerja pegas bagian dalam PIN POGO.
Bidal arus tinggi yang digunakan untuk kutub positif charger mobil terdiri dari tiga bagian, yang dibagi menjadi poros jarum padat, yang menyediakan pegas elastis, dan tabung jarum shell. Masukkan pegas dan batang jarum ke dalam tabung jarum, lalu keling bagian atas tabung jarum untuk memperbaiki batang jarum untuk menghasilkan bidal. Di antara mereka, kepala bidal itu kokoh, dan cangkangnya berdinding tebal, dengan kekuatan mekanik dan kapasitas aliran yang tinggi. Arus mengalir langsung dari poros jarum dan tabung jarum di seluruh proses, dan kontak langsung tidak melewati pegas, yang menghindari masalah pemanasan pegas dan penuaan.
Dan PIN arus tinggi semuanya berlapis emas tebal, dengan kontak yang baik dan ketahanan aus, dinding tebal dan berlapis emas tebal, dan resistansi rendah. Selain itu, lapisan berlapis emas tidak akan teroksidasi dalam kondisi suhu tinggi dan memiliki masa pakai yang lama. Ini adalah metode koneksi positif yang disukai untuk pengisi daya mobil berdaya tinggi kelas atas.
