Pengenalan Antena Headset Bluetooth True Wireless (TWS)
Dalam beberapa tahun terakhir, pasar headset Bluetooth nirkabel (TWS) benar-benar panas, dan berbagai produsen ponsel telah meluncurkan produk headset TWS mereka sendiri; itu cukup untuk menunjukkan pentingnya yang melekat pada pasar ini. Pada artikel terakhir, kami memperkenalkan pin pengisian daya kompartemen pengisian headset nirkabel (TWS) sejati. Hari ini, kami akan memperkenalkan secara singkat bagian antena. Kami akan membahas pentingnya antena di headset TWS, pengenalan antena Bluetooth headset TWS, dan bagaimana memilih tiga saat mendesain headset TWS. Dalam satu aspek, berbagi peran, jenis, dan pilihan desain antena Bluetooth headset TWS.
Pentingnya Antena Headphone TWS
Dari radio kuno hingga speaker pintar saat ini, dari "kakak" hingga ponsel cerdas, dari headset Bluetooth tradisional hingga headset nirkabel sejati TWS. Dalam perkembangan teknologi elektronik konsumen, antena merupakan firmware yang penting. Dengan lahirnya konsep Internet of Everything, peran antena semakin penting untuk rumah pintar, kendaraan pintar, dan perangkat smart wearable untuk dihubungkan dan dikendalikan oleh satu mesin.
Earphone TWS adalah earphone True Wireless Stereo. Metode penggunaan utama adalah menghubungkan dengan perangkat seluler seperti ponsel dan komputer melalui frekuensi radio Bluetooth dan kemudian mengirimkan informasi audio ke earphone, dan kemudian memecahkan kode dan mengeluarkannya di ujung earphone. Dalam proses ini, antena Bluetooth diperlukan untuk bertindak sebagai "menara" untuk berkomunikasi antara dua pihak dan melakukan tugas mengirim dan menerima. Oleh karena itu, di headset TWS, chip Bluetooth dan antena Bluetooth saling melengkapi, untuk mewujudkan pemutaran musik yang ditransmisikan secara nirkabel dan menghindari belenggu kabel.
Pengenalan antena Bluetooth headset TWS

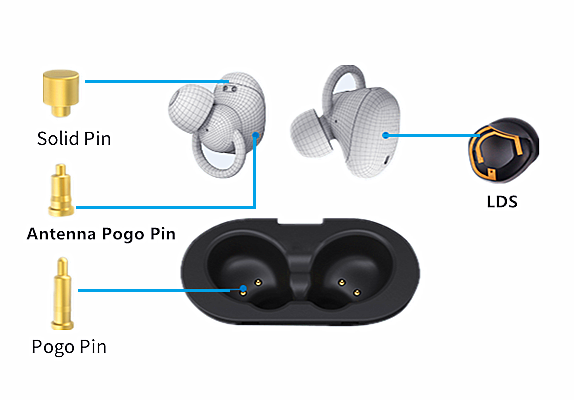

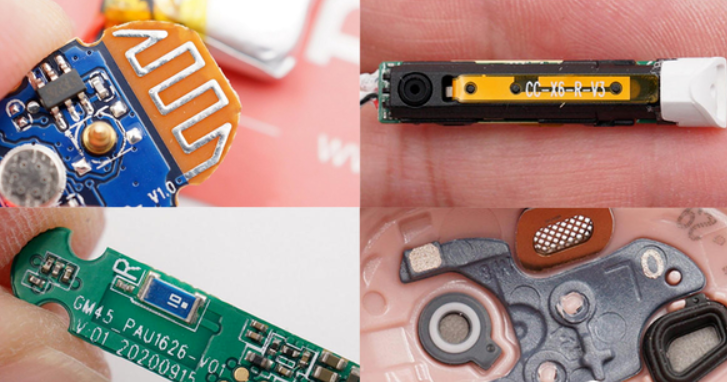

Sebagai firmware penting dari headset TWS, perkembangan antena Bluetooth saat ini relatif matang. Terutama ada empat jenis antena on-board PCB, FPC, keramik, dan LDS. Pertimbangkan penampilan produk earphone TWS, persyaratan pita frekuensi, dan biaya untuk memilih jenis antena yang paling sesuai.

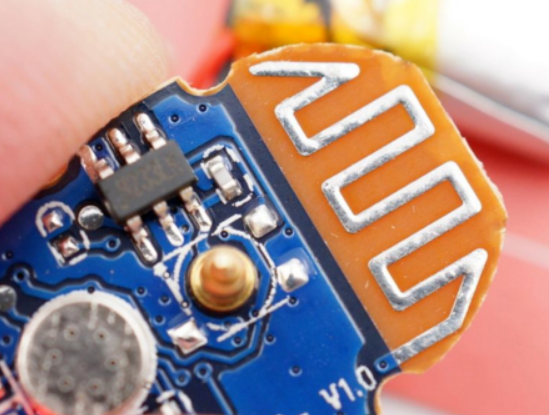

1. Antena terpasang PCB
Seperti namanya, antena onboard PCB adalah jenis antena yang langsung digambar di papan PCB. Ini banyak digunakan dalam papan sirkuit modul frekuensi tunggal seperti modul Bluetooth, modul WIFI, dan modul ZIGBEE. Di earphone TWS, karena keterbatasan volume, penerapan antena Bluetooth onboard relatif jarang.
Antena onboard PCB dapat dirancang dan diimplementasikan oleh pemasok papan PCB, yang setara dengan bagian sirkuit papan.
Keuntungan: Antena onboard PCB tidak memerlukan banyak debugging, dan dapat langsung digambar pada PCB tanpa biaya.
Kekurangan: Area yang dibutuhkan besar, arahnya relatif tunggal, hanya cocok untuk pita frekuensi tunggal, konsistensi batch antena yang berbeda relatif buruk, dan kemampuan anti-interferensinya buruk.
2. Antena FPC
Antena FPC berevolusi dari antena onboard PCB. Karena keterbatasan volume headset TWS, ruang pada motherboard internal tidak dapat menampung antena. Antena FPC setara dengan mengeluarkan sirkuit antena dari PCB dan menggunakan logam eksternal lainnya untuk membuat antena menjadi komponen terpisah. Sehingga bisa lebih baik ditempatkan di ruang internal headset TWS.
Antena FPC dapat direalisasikan oleh pabrik papan PCB dari papan lunak dan bahan fleksibel.
Keuntungan: Berlaku untuk sebagian besar produk elektronik kecil, pita frekuensi yang dapat dibuat juga kaya, kinerjanya lebih baik, dan biayanya lebih rendah.
Kekurangan: Setiap produk perlu di-debug secara individual dan ditambal secara manual.

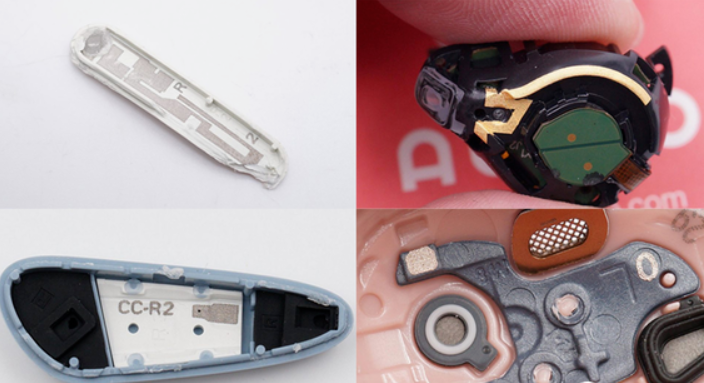

3. antena LDS
Antena LDS adalah peningkatan lebih lanjut dari antena FPC. Meskipun antena FPC telah dapat menggunakan sebagian besar ruang internal headset, masih membutuhkan bidang datar untuk memasangnya.
Antena LDS menggunakan teknologi pencetakan langsung laser, yang menggunakan teknologi laser untuk secara langsung membentuk pola antena logam pada braket, pelat penutup, dll., yang dapat dilaser ke permukaan tidak beraturan di dalam earphone, yang selanjutnya memanfaatkan ruang internal earphone.
Produsen antena LDS untuk pemrosesan laser, teknologi laser, dan teknologi elektroplating dapat mendukungnya.
Keuntungan: Semua arah dapat didukung dan memiliki daya terima yang kuat.
Kekurangan: Biaya lebih mahal, dan ada persyaratan khusus untuk bahan permukaan luar produk.

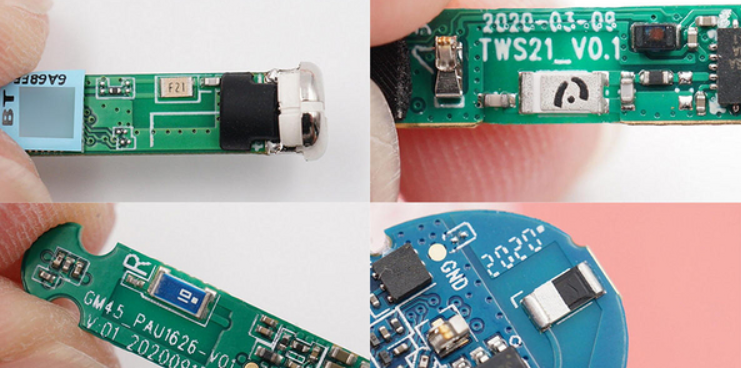

4. Antena keramik
Antena keramik adalah produk antena lain yang banyak digunakan pada perangkat modul Bluetooth. Dinamai setelah penggunaan cangkang keramik. Ini terutama dibagi menjadi dua jenis: antena keramik blok dan antena keramik multi-layer.
Antena keramik blok adalah untuk mencetak bagian logam antena pada permukaan cepat keramik, dan antena keramik multi-layer dapat dicetak pada setiap lapisan dielektrik keramik sesuai dengan persyaratan desain, sehingga mengurangi ukuran antena.
Keuntungan: ukuran kecil, aplikasi mudah, biaya rendah, kinerja bagus, dan hanya memakan ruang kecil.
Kekurangan: Persyaratan untuk area clearance relatif tinggi, directionality relatif tunggal, dan ada persyaratan untuk penempatan posisi.
Kami belajar dari pembongkaran earphone TWS sebelumnya bahwa karena keterbatasan volume, antena onboard PCB relatif jarang digunakan di earphone TWS. Pilih sesuai dengan kebutuhan produk Anda, tidak ada jenis penggunaan yang tetap.
Bagaimana memilih antena yang tepat
Secara teoritis, dalam hal biaya, antena PCB dan FPC lebih murah, antena keramik moderat, dan antena LDS lebih mahal; dan dalam hal pemanfaatan ruang, antena LDS adalah yang paling fleksibel dan dapat memanfaatkan sepenuhnya ruang internal headset.
Dalam hal kinerja, kemampuan mengirim dan menerima antena eksternal umumnya lebih baik daripada antena built-in. Headset TWS dirancang dengan antena internal karena batasan volume dan persyaratan portabilitas. Performanya relatif sama, dan perlu mempertimbangkan berbagai faktor secara komprehensif untuk memilih antena yang sesuai.
Desain antena Bluetooth dari headset TWS mempengaruhi kualitas transmisi komunikasi Bluetooth, yang pada gilirannya mempengaruhi pengalaman pengguna yang sebenarnya. Pemilihan antena Bluetooth dipengaruhi oleh banyak faktor seperti kinerja, pita frekuensi, biaya, dan penggunaan ruang. Hanya dengan mempertimbangkan kondisi produk tertentu dan skenario penggunaan, serta memilih antena yang sesuai, kinerja maksimum produk dapat diberikan.
