Alasan terbesar mengapa headphone Bluetooth sangat populer adalah karena headphone ini nirkabel dan menghilangkan belenggu kabel headphone berkabel. Headset Bluetooth mengirimkan sinyal melalui gelombang radio, sehingga desain antena sangat penting. Artikel ini secara singkat memperkenalkan jenis antena yang umum digunakan dalam produk digital genggam.
1. Antena PCB.
Antena PCB adalah antena yang secara langsung terdiri dari foil tembaga pada papan sirkuit PCB, yang memiliki keunggulan biaya rendah, stabilitas batch tinggi, dan tidak ada debugging dalam produksi. Kerugiannya adalah hanya cocok untuk pita frekuensi tunggal, dan karena terdiri dari foil tembaga PCB, posisi antena relatif terbatas. Selain itu, antena PCB umumnya membutuhkan area headroom yang besar, dan ukuran antena itu sendiri juga besar. Antena PCB banyak digunakan di laptop, kotak TV, dll. Antena PCB di headset Bluetooth ditunjukkan pada gambar berikut:
2. Antena keramik.
Antena keramik adalah antena mini yang cocok untuk perangkat Bluetooth. Ini menempati ruang kecil dan memiliki kinerja yang baik. Ini memiliki bandwidth yang sempit dan sulit untuk mencapai beberapa pita frekuensi. Secara efektif dapat meningkatkan integrasi motherboard dan mengurangi pembatasan antena pada ID.; Desain perlu diimpor pada awal definisi papan. Antena keramik dibagi menjadi antena keramik blok dan antena keramik multilayer:
Antena blok: Seluruh bodi keramik disinter pada suhu tinggi dan kemudian bagian logam antena dicetak pada permukaan blok keramik.
Antena multi-layer: Penembakan mengadopsi metode pembakaran bersama suhu rendah untuk mengatakan bahwa keramik multi-layer ditumpuk dan disejajarkan dan kemudian disinter pada suhu tinggi, sehingga konduktor logam antena dapat dicetak pada setiap lapisan dielektrik keramik sesuai dengan persyaratan desain, sehingga dapat secara efektif Mengurangi ukuran antena, dan dapat mencapai tujuan menyembunyikan antena.
Karena konstanta dielektrik keramik itu sendiri lebih tinggi daripada papan sirkuit PCB, penggunaan antena keramik dapat secara efektif mengurangi ukuran antena sambil memastikan kinerja antena. Kerugian dari antena keramik adalah memiliki masalah konsistensi, ukurannya besar, dan juga terbatas saat ditempatkan. Antena keramik paling banyak digunakan dalam produk IoT, seperti antena GPS dan antena Bluetooth.
3. Antena LDS.

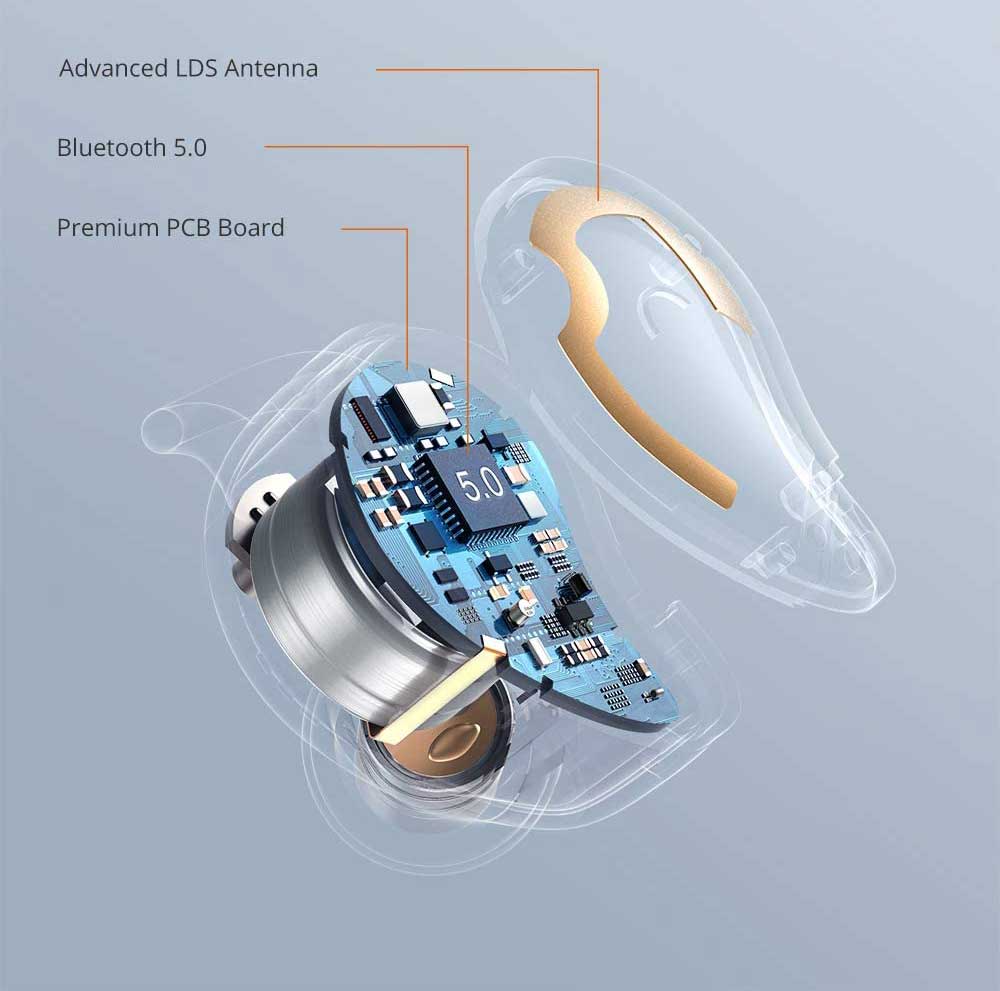

Teknologi antena LDS adalah teknologi penataan langsung laser, yang menggunakan komputer untuk mengontrol pergerakan laser sesuai dengan lintasan pola konduktif, dan memproyeksikan laser ke perangkat plastik tiga dimensi yang dicetak. Dalam beberapa detik, Pola sirkuit diaktifkan. Prinsipnya mirip dengan antena PCB, perbedaannya adalah LDS menggunakan bentuk antena untuk memproyeksikan laser ke casing plastik, dan elektroplating untuk membentuk antena logam dalam beberapa detik. Kerugian terbesar dari antena LDS adalah biaya tinggi dan proses yang rumit. Keuntungan terbesar adalah antena dapat langsung ditempatkan di bagian belakang casing sehingga area clearance antena besar dan efisiensi antena tinggi. Saat ini banyak digunakan di smartphone kelas atas, jam tangan/band pintar, dan headset Bluetooth.
