Deskripsi Produk

Semua produk kami memenuhi persyaratan RoHS dan bebas halogen. Berdasarkan ukuran ruang Anda, perlakuan pelapisan, ukuran impedansi, persyaratan masa pakai, ukuran jarak perumahan, dll., Anda dapat memasukkan pustaka produk kami di bawah ini untuk mendapatkan opsi yang berbeda.

Produk konektor pin pogo

Sekarang, Kami menyediakan serangkaian produk konektor pin pogo, di industri konektor, pin pogo adalah teknologi koneksi khusus. Dalam beberapa tahun terakhir, teknologi andal ini telah diterima oleh beberapa pabrikan terkenal kelas dunia dan berhasil digunakan di lebih dari 100 produk elektronik mereka, seperti baterai ponsel, sambungan antena, sistem penentuan posisi GPS, komputer notebook, video game peralatan, lampu jalan luar ruangan, alat bantu dengar, penerima radio, dll.

Memecahkan masalah komunikasi internal produk

Saat ini, dengan perkembangan pasar dan peningkatan teknologi produk, semakin banyak konsumen yang tidak hanya terbatas pada multi-fungsi produk tetapi juga mengejar penampilan yang modis dan penampilan yang kecil dan tipis. Tetapi pembuatan dan perancangan produk semacam itu merupakan tantangan besar bagi semua insinyur produk elektronik. Karena ruang desain dan spesifikasi standar konektor, sulit bagi para insinyur untuk memiliki pilihan yang baik untuk menyelesaikannya. Berdasarkan hal ini, teknisi R&D kami menggunakan keunggulan unik dari probe pin pogo untuk menghasilkan konsep dan memikirkan cara untuk membantu teknisi produk ini memecahkan masalah komunikasi internal produk. Selain itu, pin pogo memiliki keunggulan yang jelas dalam penggunaan ruang struktural, biaya perakitan, masa pakai, siklus sampel, biaya, dll.

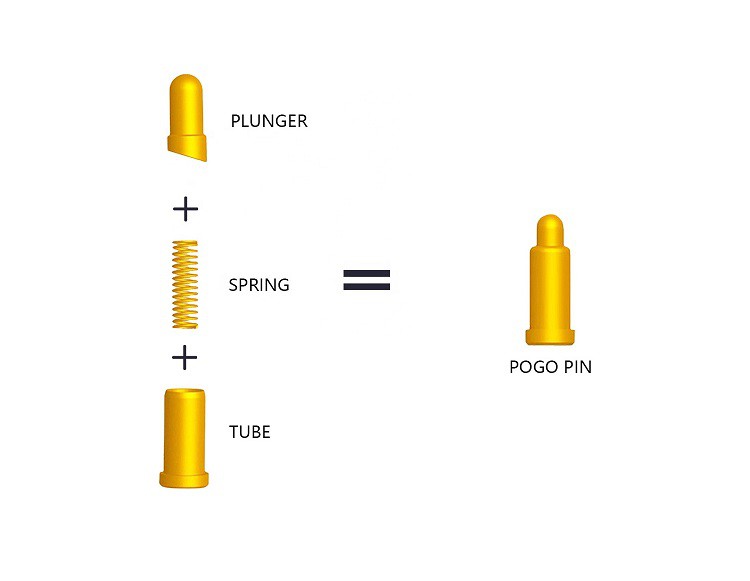

Konektor terdiri dari 3 bagian: poros jarum, pegas, dan tabung (tutup plastik dapat dipilih untuk melindungi poros jarum berdasarkan persyaratan pemasangan pelanggan).

Parameter produk

Bahan dan pelapisan untuk pin Spring Pogo
penyelam	Bahan	BeCu	Bahan yang paling banyak digunakan untuk probe pin pegas pogo untuk semikonduktor.
	Bahan	Paduan Pd	Efektif untuk migrasi anti-solder. Tidak diperlukan pelapisan.
	Pelapisan	Au Paduan	Kekerasan lebih tinggi daripada pelapisan Au(Emas) dan efektif untuk migrasi anti-solder.
	Pelapisan	Au(Emas)	konduktivitas listrik yang baik.
Barel	Bahan	Tembaga	Kuningan, Perunggu Fosfor, Perak Nikel, BeCu
	Bahan	Paduan	Laras dikembangkan oleh diri kita sendiri. Diameter luar tersedia dari {{0}}.11 hingga 0,42 mm
	Pelapisan	Au(Emas)	konduktivitas listrik yang baik.
Musim semi	―	Kawat Baja Pegas (SWP)（Kawat Musik）	Suhu pengoperasian: -45~125 derajat
	―	Kawat Baja Tahan Karat (SUS)	Suhu pengoperasian: -45~140 derajat
	―	Kawat Stainless Steel untuk suhu tinggi	Suhu pengoperasian: -45~200 derajat , dikembangkan oleh ZZTKJ.

Kondisi Penggunaan
Jaminan	Kondisi Stroke	Keadaan lingkungan	Kondisi Arus dan Tegangan
・12 bulan (dalam kondisi berikut)	・Probe harus dibelai secara vertikal dengan arah yang sama dengan sumbu laras.	Kondisi umum	・Arus dan Tegangan akan terkesan hanya dalam posisi stasioner pada stroke yang direkomendasikan.
	・Panjang stroke tidak boleh melebihi stroke yang direkomendasikan.	・Suhu 20-30 derajat , kelembapan di bawah 30 persen
		・Tidak ada debu, tidak ada gas korosif, tidak ada polusi
		・Suhu probe itu sendiri harus 10-40 derajat

Gambar Produk

Spring-loaded Pogo Pin Contacts

Mengenai desain tabung jarum, untuk memenuhi persyaratan ruang struktural dan fungsi produk Anda, serta jaminan masa pakai, kami mengirimkan katalog produk kami untuk pilihan Anda. Di ujung tabung jarum, kami memiliki desain flensa untuk memastikan kenyamanan pemasangan produk pada PCB dan kedalaman penyolderan. Selain itu, kami juga menyediakan pin pogo segi empat dan bengkok 90 derajat untuk sambungan baterai.

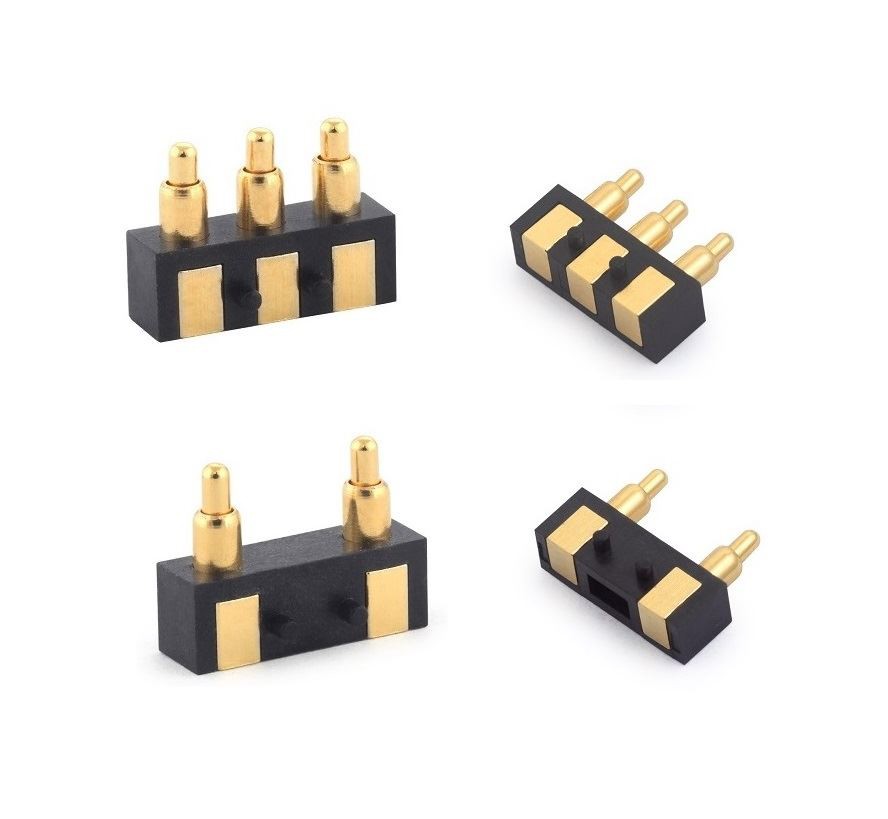

Side design Pogo Pin connector
