Struktur konektor pin pogo
Dengan perkembangan pasar dan peningkatan teknologi produk, semakin banyak konsumen tidak hanya terbatas pada multi-fungsi produk, tetapi mereka juga mengejar penampilan yang stylish dan penampilan yang kecil dan tipis. Tetapi untuk manufaktur dan desain, produk semacam itu merupakan tantangan besar bagi semua insinyur produk elektronik. Karena ruang desain struktural dan spesifikasi standar konektor, sulit bagi para insinyur untuk memiliki pilihan yang baik untuk menyelesaikannya. Selain itu, pin pogo memiliki keunggulan yang jelas dalam hal biaya perakitan, masa pakai, siklus sampel, dan biaya di ruang struktural.

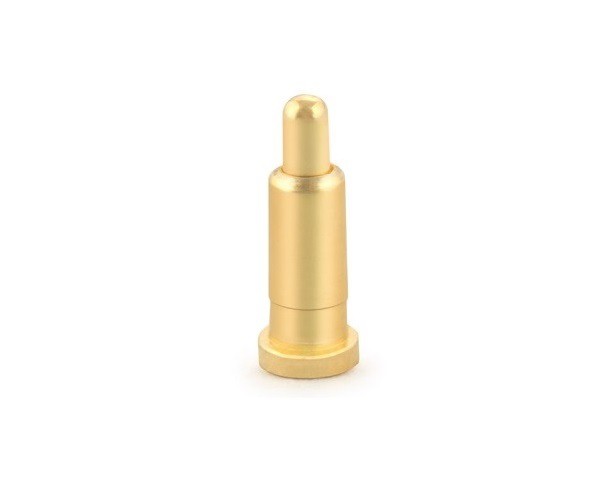

Fungsi utama dari pin pogo adalah arus lebih, mulai dari 20MA-10A. Terutama, ada peraturan ketat tentang persyaratan diameter, tinggi, dan pelapisan pin pogo.

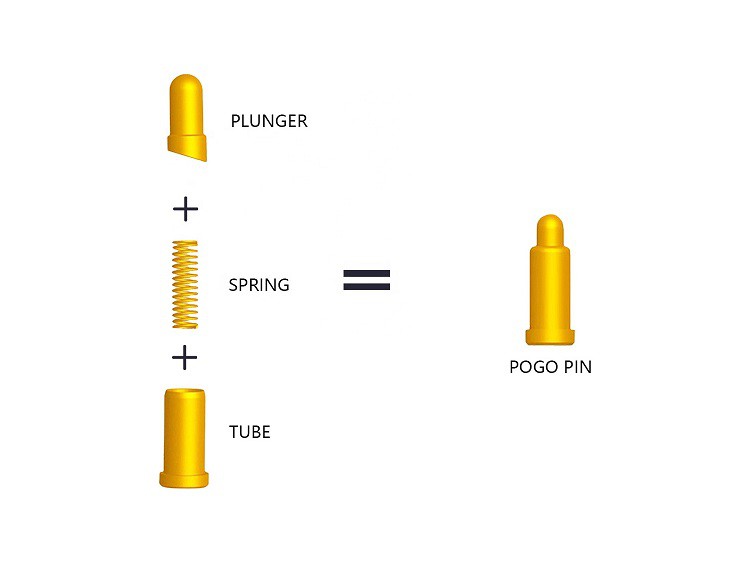

Jarum pogo pin membutuhkan permukaan yang halus menjadi belahan bulat kecil. Persyaratan desain jarum untuk pin pogo POGOPIN.

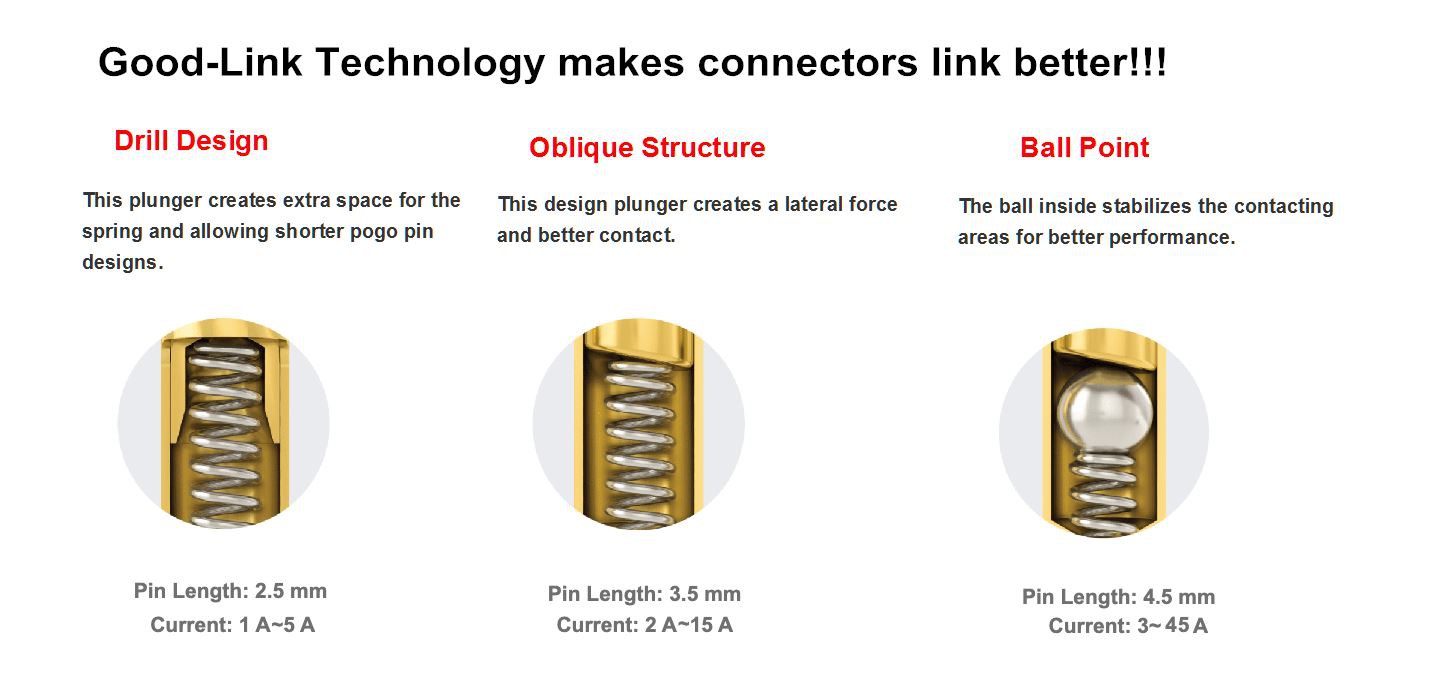

Bevel: Untuk memastikan jarum selalu bersentuhan dengan tabung jarum saat bekerja, Tyco Hanze memotong ujung jarum yang bersentuhan dengan pegas menjadi bevel. Konsep desain ini dapat memastikan impedansi kontak yang rendah dan stabil untuk memastikan konduksi produk yang stabil. Desain pengeboran belakang adalah pilihan yang baik untuk konektor berukuran kecil, yang dapat memenuhi persyaratan elastisitas pelanggan
Panjang pegas yang cocok dari desain ini dapat melebihi panjang tabung jarum. Dalam hal ruang terbatas, desain pengeboran terbalik dapat memperoleh stroke elastis yang stabil. Desain dasar datar tidak akan dapat diakses karena kondisi tertentu pada struktur jarum dan tabung jarum, yang akan menyebabkan arus mengalir melalui tabung jarum, dan dinding tabung jarum akan lurus sepanjang pegas, yang akan menyebabkan resistansi menjadi terlalu besar dan tegangan akan turun dalam busur besar.
