Konektor sangat sering digunakan, dan semua orang akrab dengan konektor. Namun, selama penggunaan konektor, mungkin ada masalah kegagalan koneksi. Pada artikel ini, editor akan memperkenalkan alasan kegagalan koneksi konektor. Selain itu, artikel ini akan membahas pertimbangan untuk pengujian konektor board-to-board.
1. Diskusi tentang penyebab kegagalan koneksi konektor
Dibandingkan dengan konduktor luar, konduktor bagian dalam dari konektor berukuran lebih kecil, dan konduktor bagian dalam dengan kekuatan yang buruk lebih cenderung menyebabkan kontak yang buruk dan menyebabkan kegagalan konektor.

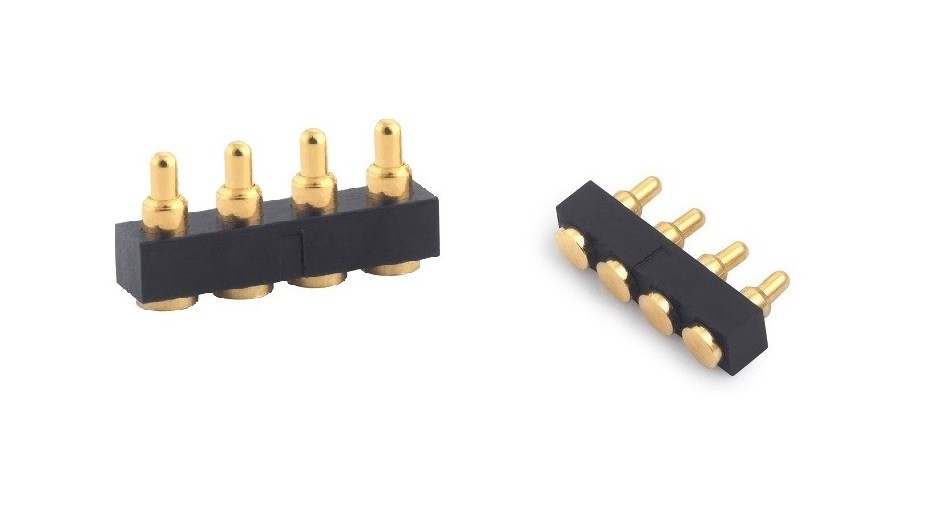

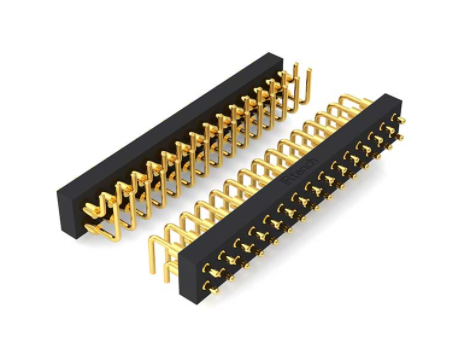

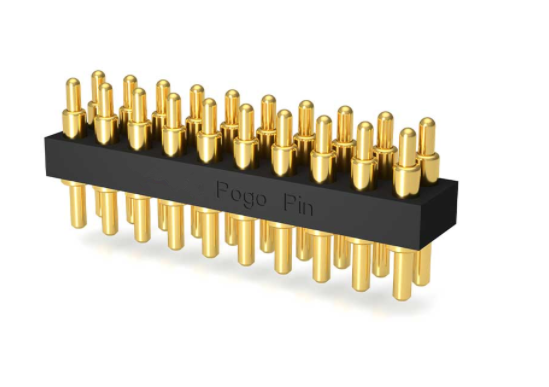

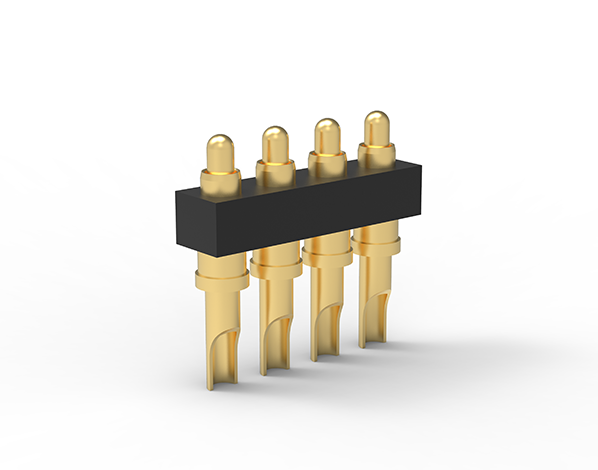

Sebagian besar konduktor bagian dalam konektor mengadopsi metode koneksi elastis, seperti koneksi elastis tipe cakar pegas, koneksi elastis tipe slot soket, koneksi elastis tipe bellow, dan sebagainya. Di antara mereka, struktur sambungan elastis slotted dari jack sederhana, biaya pemrosesan rendah, perakitan lebih nyaman, dan jangkauan aplikasi adalah yang paling luas.
1. Konduktor bagian dalam tidak terpasang dengan kuat
Untuk kebutuhan perakitan, dalam struktur banyak konektor koaksial RF (seperti tipe-N, 3,5mm), konduktor bagian dalam dibagi menjadi dua bagian pada dukungan dielektrik dan kemudian dihubungkan dengan sekrup. Namun, karena diameter kecil konduktor bagian dalam, jika lem tidak diterapkan pada sambungan berulir untuk memperbaikinya selama perakitan, kekuatan sambungan konduktor bagian dalam sangat buruk, terutama untuk beberapa konektor koaksial RF kecil. Oleh karena itu, ketika konektor disambungkan dan diputus berkali-kali, di bawah aksi torsi dan tegangan jangka panjang, ulir konduktor bagian dalam dapat mengendur dan jatuh, yang mengakibatkan kegagalan sambungan.
Salah satu struktur konektor koaksial RF yang umum digunakan adalah konduktor dalam, penopang dielektrik, dan konduktor luar dipasang bersama oleh perekat. Jika jumlah lem yang diterapkan dalam struktur ini tidak cukup atau kekuatan sambungan lem tidak cukup selama perakitan, bagian yang direkatkan dapat pecah karena gaya selama penggunaan, yang akan menyebabkan konduktor bagian dalam berputar atau bergerak secara aksial, dan konduktor bagian dalam Kontak listrik yang baik tidak dapat terbentuk dan sambungan gagal.
Metode peningkatan: Ketika konektor koaksial dipasang, sejumlah lem konduktif atau bahan pengunci ulir yang sesuai dapat diterapkan pada sambungan berulir untuk meningkatkan keandalan sambungan berulirnya. Perekat dengan kekuatan ikatan yang lebih tinggi harus dipilih, dan lem harus mengisi seluruh lubang yang direkatkan saat menempelkan; knurling pada bagian yang direkatkan dari konduktor bagian dalam meningkatkan area kontak antara konduktor bagian dalam dan perekat untuk mencegah konduktor bagian dalam berputar; sesuaikan konduktor bagian dalam dengan benar Dimensi radial dan toleransi konduktor, konduktor luar dan penyangga dielektrik membuat kesesuaian antara konduktor dalam dan penyangga dielektrik, antara penyangga dielektrik dan konduktor luar sesuai interferensi, dan juga dapat membuat tiga cocok bersama-sama lebih kuat.
2. Ukuran jack atau pin konduktor bagian dalam salah
Jika diameter lubang konduktor bagian dalam dongkrak lebih kecil dari ukuran yang ditentukan ketika pin konduktor bagian dalam pin memasuki dongkrak, dongkrak akan diperluas, jumlah deformasi akan melebihi rentang deformasi elastisnya, plastik deformasi akan terjadi, dan konduktor di jack akan rusak; Sebaliknya, jika diameter pin terlalu kecil, ketika pin dan jack dicocokkan, celah antara pin dan dinding jack terlalu besar, kedua konduktor bagian dalam konektor tidak dapat bersentuhan. , resistansi kontak menjadi besar, dan indikator kinerja Listrik konektor juga akan buruk.
Metode peningkatan: Apakah pencocokan jack dan pin masuk akal, kita dapat menggunakan gaya penyisipan dan gaya retensi pin pengukur standar dan konduktor di jack untuk mengukur. Untuk konektor tipe-N, gaya penyisipan saat diameter 1.6760 plus 0.005 pin pengukur standar dipasangkan dengan jack harus Kurang dari atau sama dengan 9N, dan gaya penahan saat diameter 1.6000-0.005 pin pengukur standar dan konduktor bagian dalam dongkrak cocok Lebih besar dari atau sama dengan 0,56N.
Oleh karena itu, kita dapat menggunakan gaya penyisipan dan gaya retensi sebagai standar pemeriksaan. Dengan menyesuaikan ukuran dan toleransi soket dan pin, serta proses perawatan penuaan konduktor di soket, gaya penyisipan dan gaya retensi antara pin dan soket dapat disesuaikan. dalam kisaran yang sesuai.
